Expedition Pro XP300
Kanal 3/4, zusätzlich zu dem Line-Signal, das am Stereo-Line-Eingang (TSR) (siehe 6. auf der
vorhergehenden Seite) anliegt, und dem Signal am Mikrofon-Eingang (7. auf der vorangehen
-
den Seite).
16: Netzanschluss – Hier das mitgelieferte 3-Pin-IEC-Netzkabel anschließen.
17. Limiter – Mit diesem Schalter (de-)aktivieren Sie den eingebauten Limiter. Zu maxi
-
malem Schutz der Lautsprecher empfehlen wir, diesen Schalter bei Normalb etrieb immer auf
”On” stehen zu lassen.
18: Spannungswähler – Die Schalterstellung entsprechend der Netzspannung Ihres Landes
anpassen, bevor Sie den XP300 einschalten.
19: Nominalpegel – Dieser Wahlschalter erlaubt die Festsetzung des Nominalpegels des
Stereo-Line-Eingangs von Kanal 3/4 (siehe 6. auf der vorhergehenden Seite) auf +4 (professio
-
nell) oder –10 (Amateurbereich).
20: Netzschalter – Dies ist der Ein/Aus-Schalter des XP300. Wenn das optionale RB2030-Akku-
Set installiert ist, lädt sich der Akku auf, sobald der XP300 ausgeschaltet wird.
Anschluss des XP300

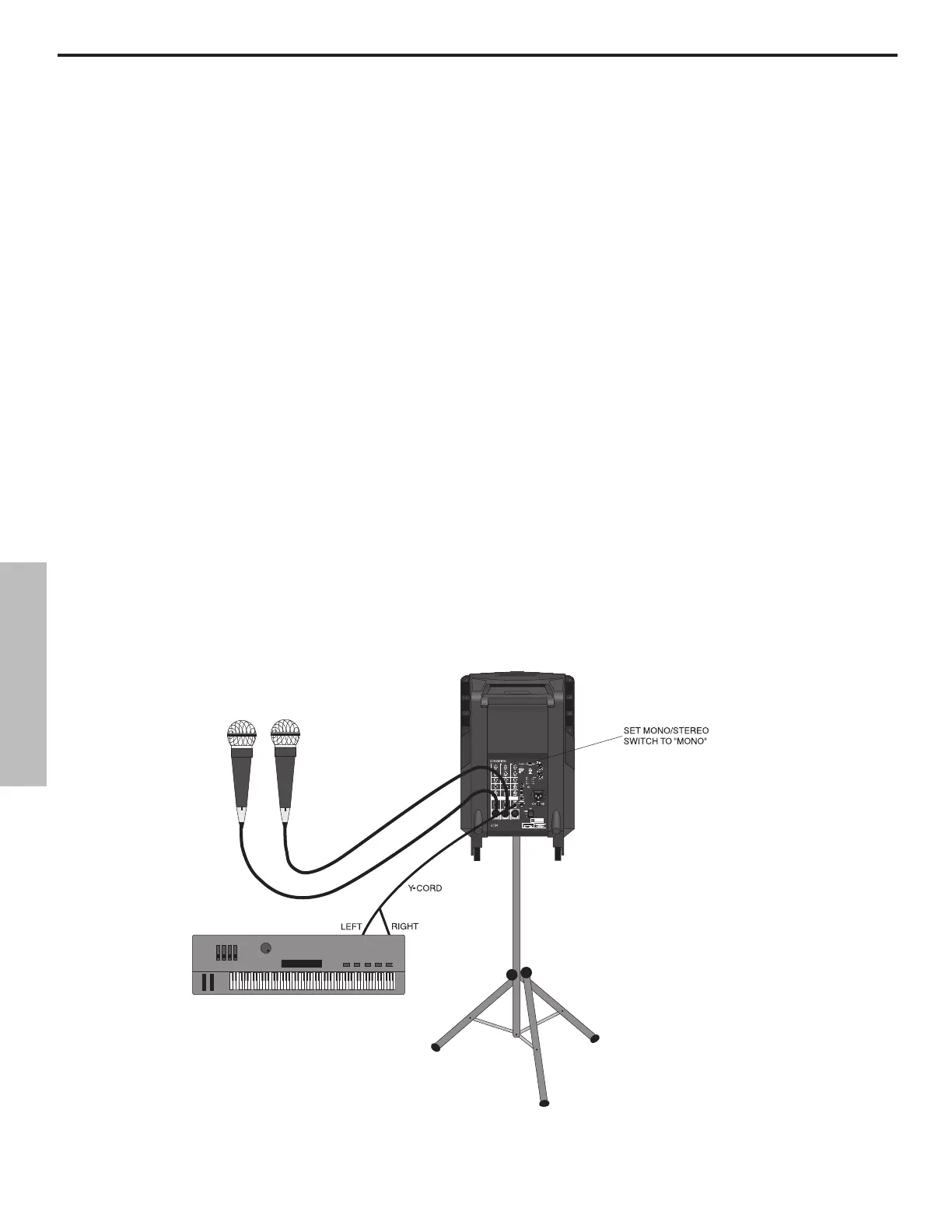

Betrieb eines einzigen XP300: Bei diesem Beispiel werden die Mikrofone an die XLR-Mik-
Eingänge von Kanal 1 und 2 angeschlossen, ebenso wie ein Stereo-Keyboard an die Stereo-
Klinken-Buchse von Kanal 3/4 (mittels Y-Kabel, Spitze trägt das linke, Ring das rechte Signal).
WICHTIGER HINWEIS: Beim Betrieb nur eines XP300 dessen Mono/Stereo-Schalter immer
auf ”Mono” stellen.
