Expedition Pro XP300
39

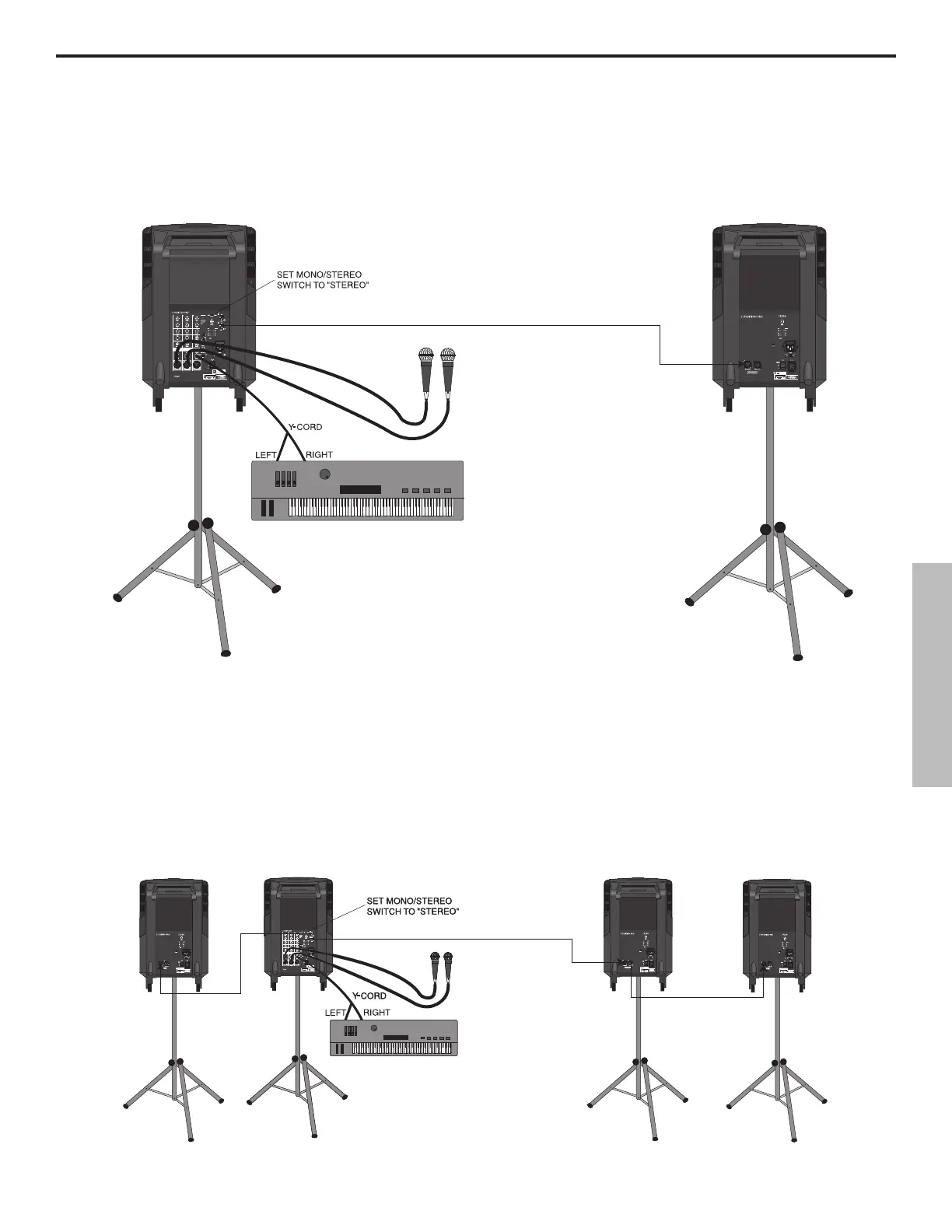

Stereo-Betrieb eines XP300 und XP200: Bei diesem Anschlussbeispiel die Mikrofone an die XLR-Mikro-Eingänge von Kanal 1
und 2 des XP300 anschließen, sowie ein Stereo-Keyboard an die Stereo-Klinken-Buchsen von Kanal 3/4 des XP300 (per Y-Kabel,
Spitze trägt das linke, Ring das rechte Signal). Weiter wird der rechte Ausgang des XP300 mit dem XLR-Eingang des XP200 ver
-
bunden. WICHTIGER HINWEIS: Beim Betrieb des XP300 mit zusätzlichen Expedition Pro-Lautsprechern stellen Sie sicher,
dass der Mono/Stereo-Schalter des XP300 auf ”Stereo” geschaltet ist.
Betrieb eines XP300 zusammen mit drei XP200 (Breitband-Stereo): Bei diesem Anschlussbeispiel werden die Mikrofone mit
den XLR-Mik-Eingängen der Kanäle 1 und 2 des XP300 verbunden, genauso wie ein Stereo-Keyboard mit den Stereo-Klinken-
Buchsen von Kanal 3/4 des XP300 (mit Hilfe eines Y-Kabels, Spitze trägt das linke, der Ring das rechte Signal). Dann wird der linke
Ausgang des XP300 an den XLR-Eingang eines XP200 angeschlossen (beide tragen dann das gleiche Signal des linken Kanals).
Schließlich verbindet man noch den rechten Ausgang des XP300 mit einem anderen XP200 und den dessen XLR-Ausgang mit
dem XLR-Eingang des dritten (die beiden XP200 tragen demnach das selbe Signal des rechten Kanals). WICHTIGER HINWEIS:
Beim Betrieb eines XP300 zusammen mit weiteren Expedition Pro-Lautsprechersystemen muss der Mono/Stereo-Schalter
des XP300 immer auf ”Stereo” stehen.
