Il est possible de relier le modèle Q7x à tout type d’équipement
doté d’un préamplificateur de microphone, au moyen d’un câble
de microphone standard. Comme illustré sur les schémas de
câblage ci-dessous, brancher la prise XLR femelle directement dans
le connecteur plaqué or du Q7x et l’autre extrémité sur l’entrée
microphone.

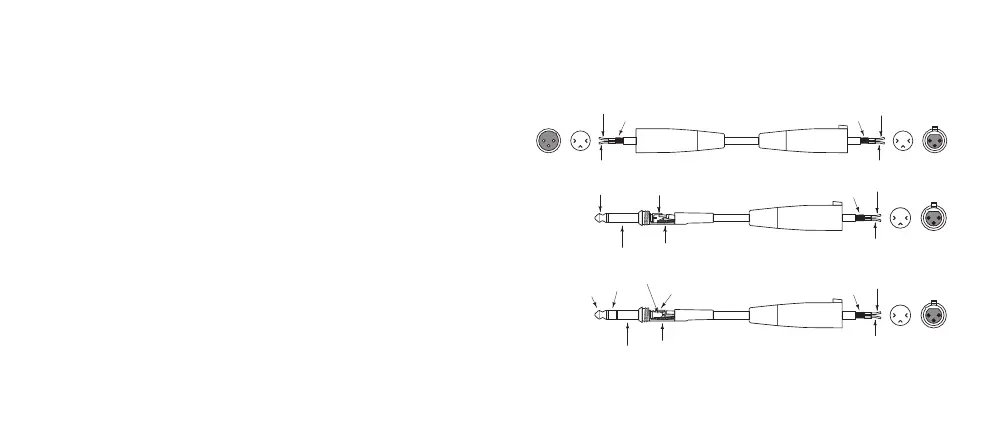

Câblage
1
3
2
XLR femelle
Chaud (2)
Froid (3)
Commun (1)
Points de
soudure
Vue de
l’extrémité
2 1
3
1
3
2
XLR femelle
Prise
téléphone
mâle (TS)
Prise
téléphone
mâle (TRS)
Chaud (2)
Froid (3)
Commun (1) Points de
soudure
Vue de
l’extrémité
2 1
3
Embout (Chaud)
Chaud
Froid
Bague (Froid)
Manchon (commun)
Embout (Chaud)
Chaud
Manchon (commun et froid)
Commun
Commun et froid
1
3
2
2
3
1
XLR femelle
XLR mâle
Chaud (2)
Froid (3)
Commun (1)
Chaud (2)
Froid (3)
Commun (1)
Points de
soudure
Vue de
l’extrémité
Vue de
l’extrémité
Points de
soudure
1 2
3
2 1
3
