Samson Q7x User Manual

El Q7x puede conectarse a cualquier tipo de equipo que tenga un
preamplificador de micrófono que utilice un cable de micrófono

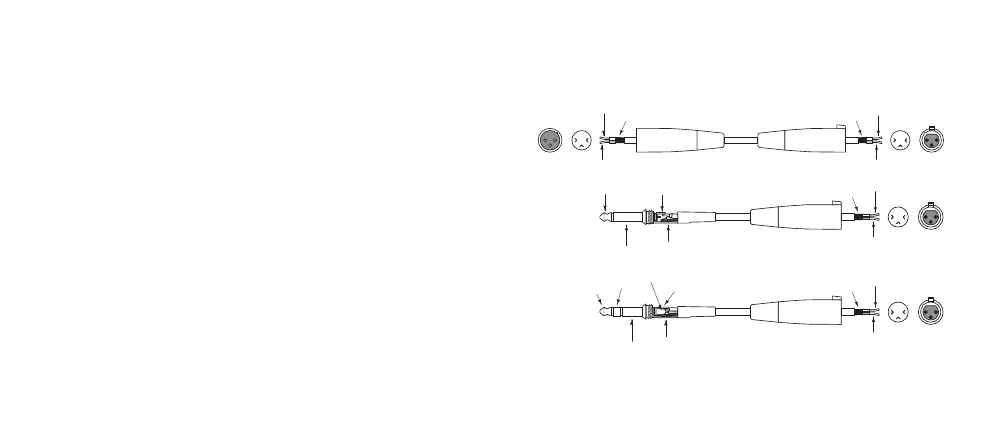

estándar. Tal como se muestra en los siguientes diagramas de
cableado, conecte el extremo hembra del XLR al conector dorado del
Q7x y el otro extremo a la entrada del micrófono.
Cableado
1
3
2
XLR hembra
Caliente (2)
Fría (3)
Común (1)
Puntos de
soldadura
Vista lateral
2 1
3
1
3
2
XLR hembra
Clavija
macho del
teléfono (TS)
Clavija
macho del
teléfono (TRS)
Caliente (2)
Fría (3)
Común (1)
Puntos de
soldadura
Vista lateral
2 1
3
Punta (caliente)
Caliente
Fría
Anillo (Fría)
Malla (Común)
Punta (caliente)
Caliente
Malla (Común y Fría)
Común
Común y Fría
1
3
2
2
3
1
XLR hembra
XLR macho
Caliente (2)
Fría (3)
Común (1)
Caliente (2)
Fría (3)
Común (1) Puntos de
soldadura
Vista lateral
Vista lateral
Puntos de
soldadura
1 2
3
2 1
3
