Samson XP800 - Page 80

80

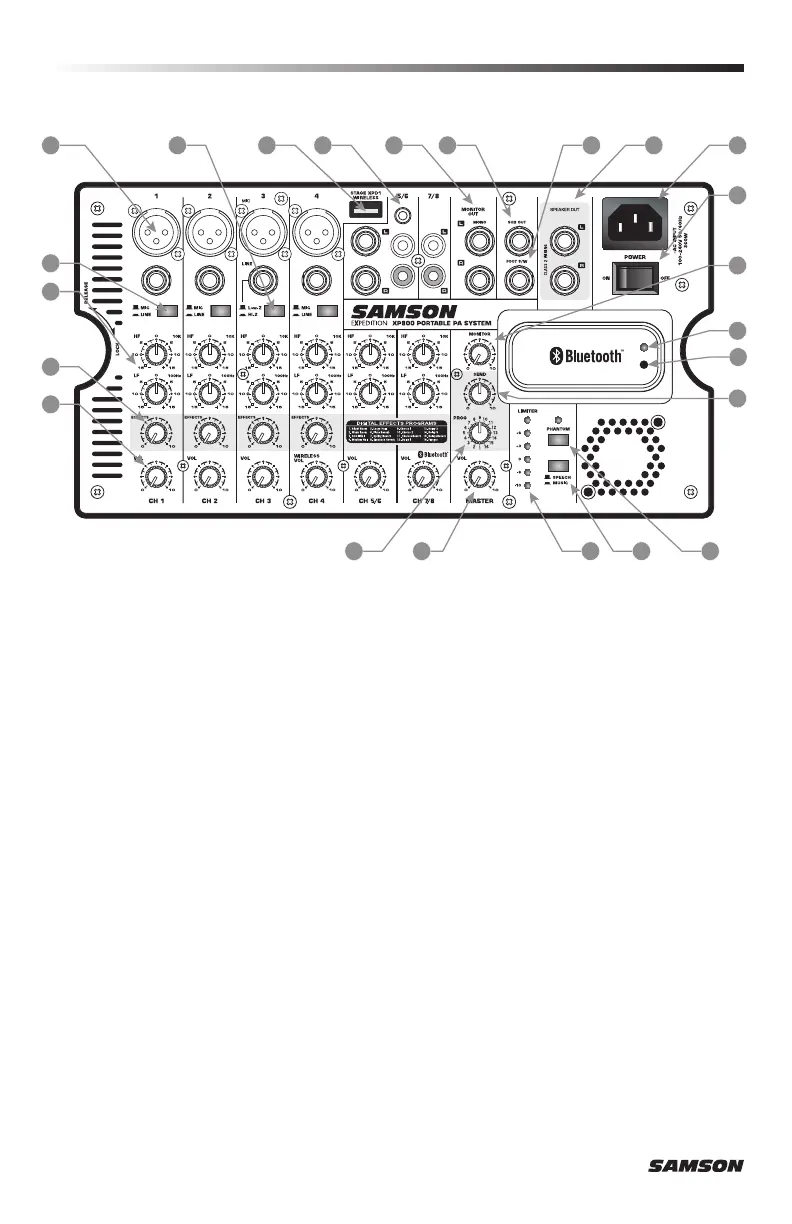

Layout del mixer
1
3
5
6
7
42 8 1211 13
14
15
16
17
22
20 21
23
9 10
19
18
1. Jack di ingresso canali (canali 1 – 4)
Connettore MIC XLR – Utilizzare questi jack XLR per collegare microfoni a bassa impeden-
za ai preamplificatori per microfoni integrati nel XP800..
Connettore jack LINEA ¼” – Utilizzare questi jack ¼” per collegare strumenti o sorgenti
audio con segnali line-level al XP800. Da qui è possibile collegare le uscite da chitarre
acustiche con pickup attivi, tastiere, drum machine, lettori CD/MP3/CASSETTE e altre
unità con uscite line-level.
2. Interruttore Low-Z/Hi-Z – Questo interruttore modifica l'impedenza in entrata del jack 3
¼” del canale da bassa (Low-Z) per i dispositivi line-level, ad alta (Hi-Z) impedenza per
gli strumenti elettrici con pickup.
3. Interruttore MIC/LINE (canali 1, 2 e 4) – La posizione MIC modifica il gain su entrambi
i jack di ingresso a livello MIC. La posizione LINE riduce il gain su entrambi i jack di
26dB al livello del segnale di linea in ingresso.
4. Ingresso STAGE XPD1 WIRELESS – Collegare il ricevitore digitale wireless Samson Stage
XPD1 (opzionale) a questo ingresso. Il ricevitore wireless viene alimentato dal XP800,
pertanto non sono necessarie sorgenti di alimentazione aggiuntive. L'ingresso WIRELESS
è instradato sul controllo di livello del CANALE 4. Nota: Il connettore USB è utilizza-
bile unicamente con il ricevitore Stage XPD1. Il connettore non ha la funzione di
caricare smartphone, tablet o dispositivi analoghi.
5. Equalizzatori
HIGH – L'equalizzatore HIGH controlla il volume di treble applicato su ogni canale. La
risposta in frequenza alta del canale è piatta quando l'equalizzatore è impostato sulla
posizione centrale (12:00). Ruotando l'equalizzatore verso destra si aumenterà la rispo-
sta in frequenza alta del canale sopra a 10 kHz di 15 dB, ruotandolo verso sinistra si
abbasserà la risposta in frequenza alta di 15 dB.
