Expedition Pro XPL200

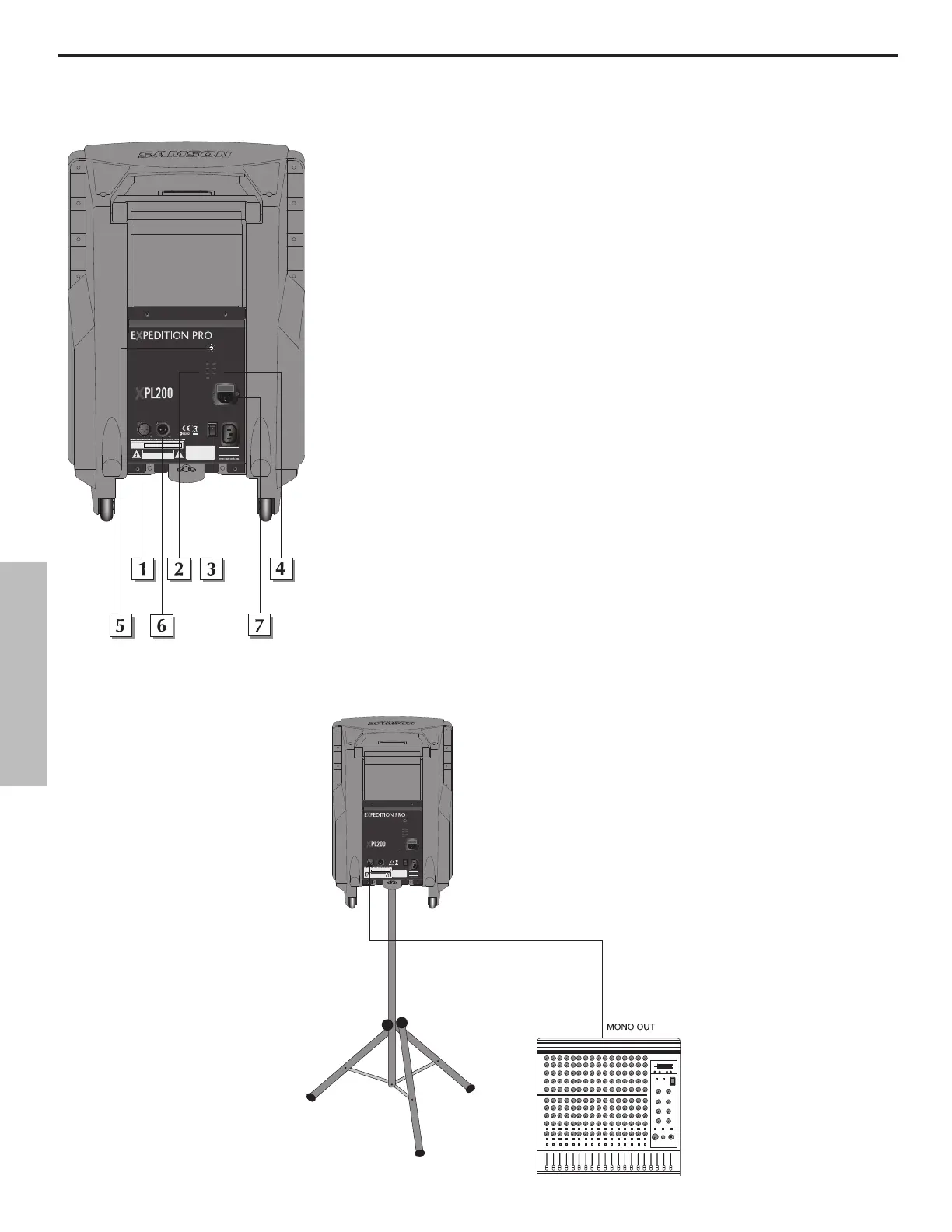

Überblick
1: Eingang – Diesen symmetrisierten XLR-Anschluss für die Einspeisung von
Line-Pegel-Signalen in den XPL200 benutzen.
2: VU-Anzeige: Dies ist die dreistufige Ausgangspegel-Anzeige des XPL200.
Für optimalen Rauschabstand den Volume-Regler (6) so einstellen, dass das
Audiosignal um 0 VU bleibt und das rote -3-dB-Segment nur gelegentlich auf-
flackert.
3: Netzschalter – Erlaubt das Ein- oder Ausschalten des XPL200.
4: Ladeanzeige – Bei Verwendung des optionalen RB2030-Akku-Sets kann
man dessen Restkapazität hier ablesen, sowohl bei Benutzung des XPL200
(Verbrauch) oder wenn er ausgeschaltet ist (Laden).
5: Volume-Regler – Bestimmt die Lautstärke der eingebauten Verstärker des
XPL200.
6: Ausgang – Dieser symmetrische XLR-Anschluss trägt das Line-Pegel-
Ausgangssignal des XPL200. Wird verwendet, um ein Signal an einen zweiten,
kaskadierten XPL200 anzuschließen (siehe Anschluss-Schemata auf der folgen-
den Seite), oder einen optionalen DB1500-Subwoofer.
7: Netzanschluss – Hier das mitgelieferte 3-Pin-IEC-Netzkabel anschließen.
UTILISER UN FUSIBLE
DE RECHANGE DE
MEME TYPE.
AMPLIFIED SPEAKER CABINET
BI-AMPED 15 0 WATTS LOW
50 WATTS HIGH F REQUENCY
SIGNAL OUTPUT
SIGNAL INPUT
AC OUT
350VA MAX
POWER
AC
CAUTION:
ATTENTION:
FOR CONTINUED
PROTECTION
AGAINST RISK
OF FIRE,
REPLACE ONLY
WITH SAME
TYPE OF FUSE.
FUSE: T5AL 250V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
VOLUME
RATING
POWER
100-240 V ~ 50Hz/60Hz 360W
100
5
LIMITER
AC IN
ON
CHARGE
BATTERY OPERATION
OFF
+3dB
0dB
-10dB
75%
50%
25%
BATTERYMAIN
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
AVIS;
MADE IN CHINA
UTILISER UN FUSIBLE
DE RECHANGE DE
MEME TYPE.
AMPLIFIED SPEAKER CABINET
BI-AMPED 150 WATTS L OW
50 WATTS HIGH FREQUENCY
SIGNAL OUTPUT
SIGNAL INPUT
AC OUT
350VA MAX
POWER
AC
CAUTION:
ATTENTION:
FOR CONTINUED
PROTECTION
AGAINST RISK
OF FIRE,
REPLACE ONLY
WITH SAME
TYPE OF FUSE.
FUSE: T5AL 250V
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
VOLUME
RATING
POWER
100-240 V ~ 50Hz/60Hz 360W
100
5
LIMITER
AC IN
ON
CHARGE
BATTERY OPERATION
OFF
+3dB
0dB
-10dB
75%
50%
25%
BATTERYMAIN
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
DO NOT EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE.
AVIS;
MADE IN CHINA
SAMSON
MPL2242
MMPL2242
MPL2242
Anschluss des XPL200
Betrieb eines XPL200: Ein einzelnes Mono-Signal (Bus oder Aux-Send) geht
vom Mischer zum XLR-Eingang des XPL200.
DEUTSCHE
