Polski

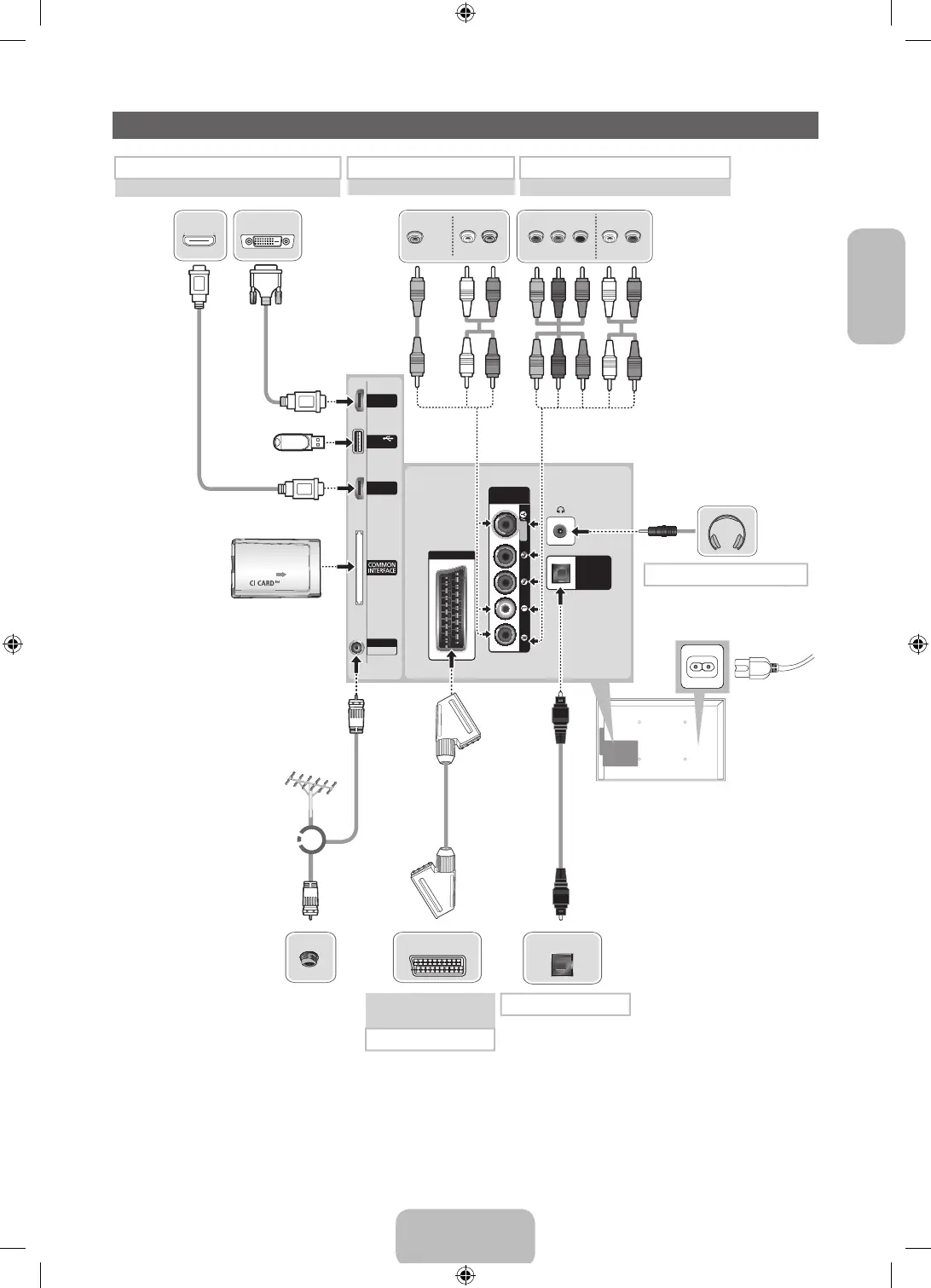

Połączenia
✎ UWAGA
• Gniazda wejściowe PC(D-Sub) oraz PC/DVI AUDIO IN nie są obsługiwane.
• Połączenie nawiązane przy użyciu kabla HDMI może nie być obsługiwane na wszystkich komputerach.
• Dźwięk nie będzie słyszalny, jeśli kabel DVI na HDMI zostanie podłączony do gniazda HDMI IN 2 (DVI).
• Do podłączenia dekodera za pomocą kabla HDMI zalecamy użycie gniazda HDMI IN 1(STB).
• Gniazdo słuchawek obsługuje tylko 3 typy przewodów typu TRS(tip-ring-sleeve).
• Dysk twardy podłączony do portu USB nie jest obsługiwany.
AUDIO
VIDEO
COMPONENT
/ AV IN
DIGITAL
AUDIO OUT
(OPTICAL)
EXT (RGB)
(5V 0.5A)
USB
ANT IN
AIR/CABLE
AUDIO
VIDEO
COMPONENT
/ AV IN
HDMI IN 2
(DVI)
HDMI IN 1
(STB)
AUDIO OUT
R-AUDIO-L
VIDEO OUT
AUDIO OUT
R-AUDIO-L
P
B
PRY
COMPONENT OUT
OPTICAL
HDMI OUT
DVI OUT
EXT
Y
R
W
R
W
R
B
R
G
Y
W
R
W
R
R
B
R
G
Antena VHF/UHF
Kablowe
USB
COMMON INTERFACE
lub
Panel tylny telewizora
Panel boczny telewizora
Dekoder / odtwarzacz BD / komputer
Połączenie HDMI
Złącze Audio
Magnetowid lub nagrywarka
DVD
Połączenie SCART
Odtwarzacz Blu-Ray
Połączenie komponentowe
Odtwarzacz Blu-Ray
Połączenie AV
✎ W zależności od modelu mogą występować
różnice w umiejscowieniu gniazda.
✎ Gniazdo obsługuje format
Component i AV.
Złącze Słuchawki
Polski - 7
