Deutsch - 12

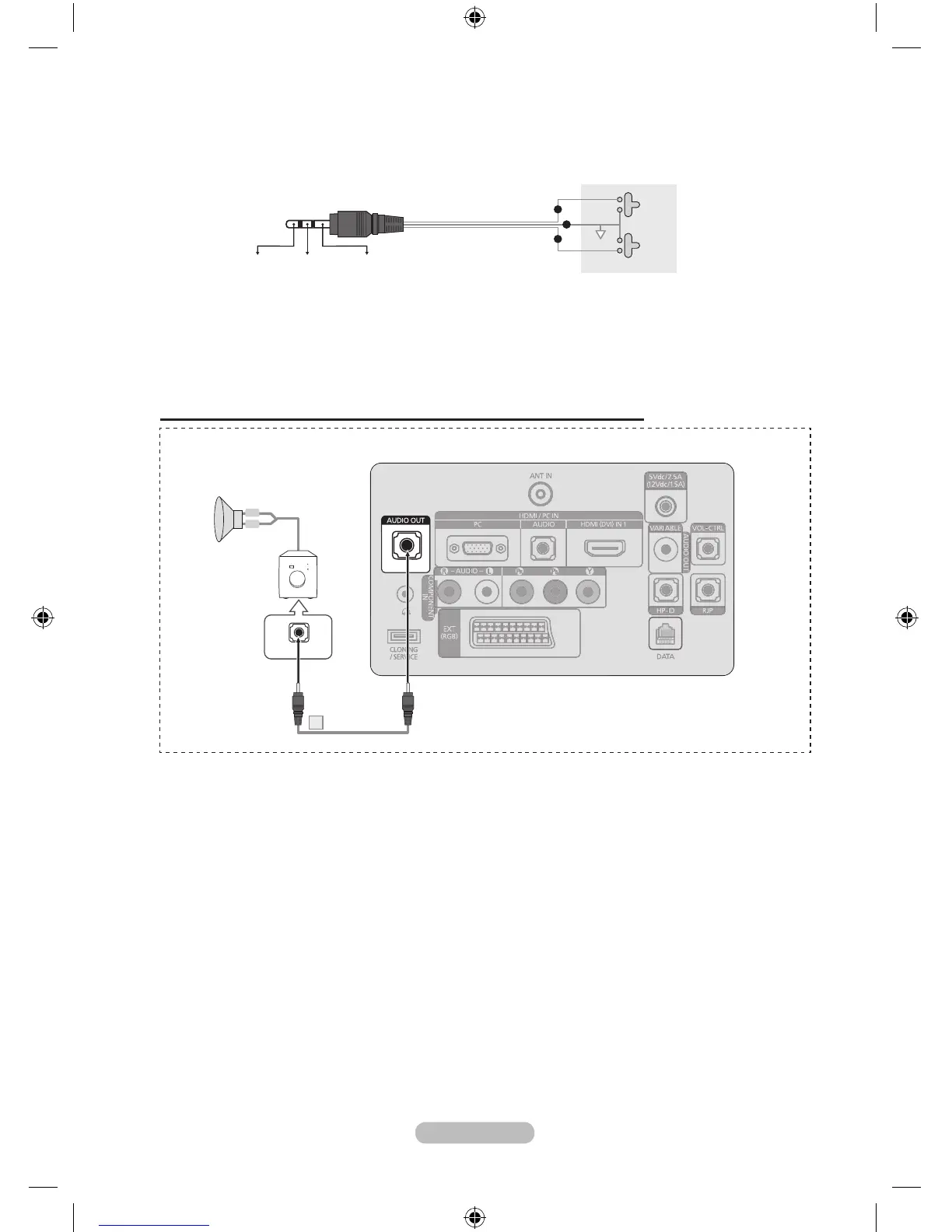

Technische Daten des variablen Ausgangs
Lautsprecherkabel: Verwenden Sie Lautsprecherkabel bis maximal 25 m Länge.
Anschluss über den festen Ausgang (verfügbar ohne externen Verstärker)
1. Schließen Sie den AUDIO AUSGANG des Fernsehgeräts mit dem Stereokabel an den Audioeingang
des Audioverstärkers an.
♦
-
VOL +
VOL -
1
2
3
Lautstärkeregler
VOL - DOWN
( Weiß 1 )
VOL - UP
( Schwarz/ Rot 2 )
GND
( Abschirmungskabel 3 )
-
+
AUDIO IN
Stereokabel
1
Rückseite des Fernsehgeräts
Audioverstärker
