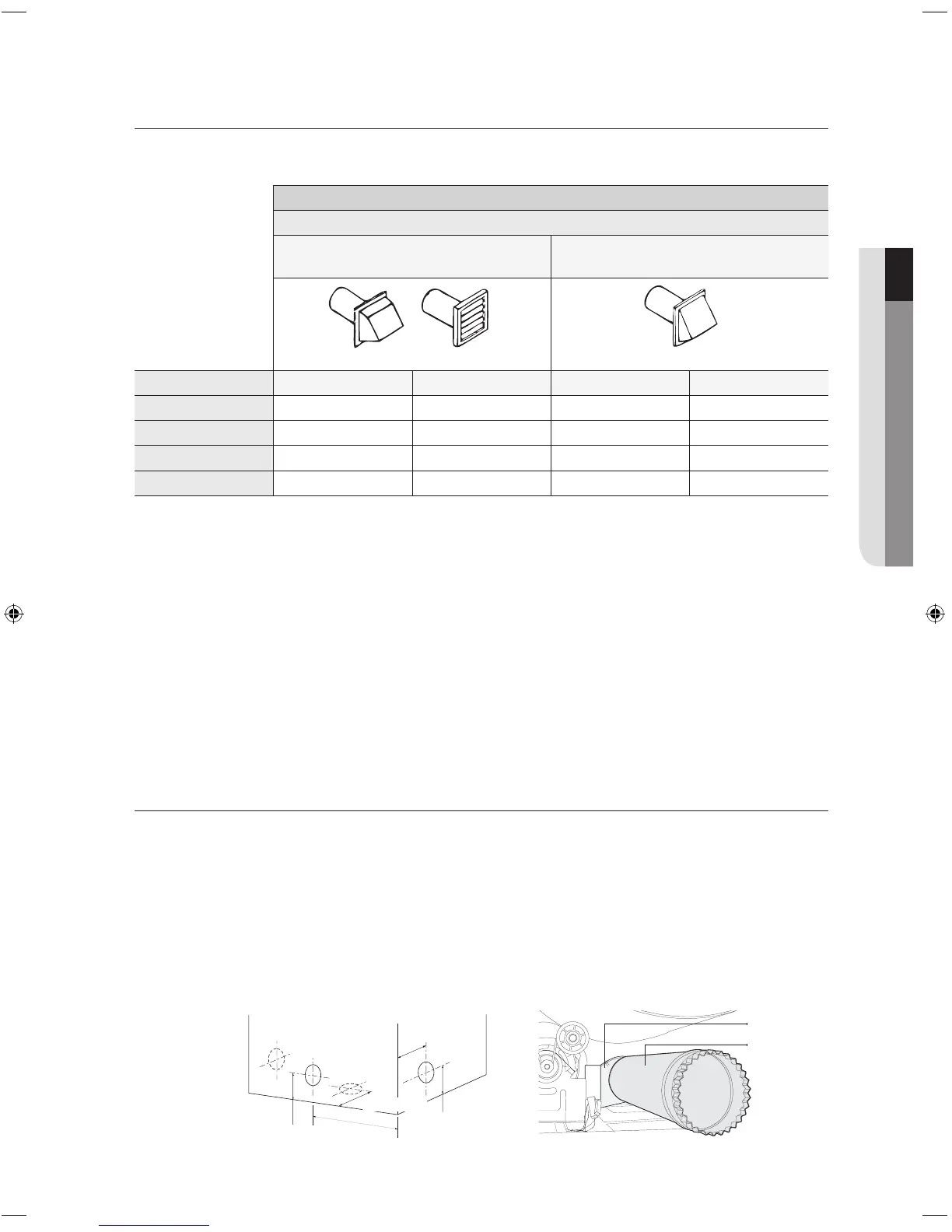

Instalación de la secadora _9
CÁLCULO DE LA LONGITUD DEL DRENAJE
Tabla 1: LONGITUD MÁXIMA RECOMENDADA
SECADORAS ELÉCTRICAS
Tipo de tapa impermeable
Recomendado Utilice sólo para una instalación de
corto alcance
4” (10,16 cm) 21/2” (6,35 cm)
Cant. de codos de 90°
Rígido Metálico flexible* Rígido Metálico flexible*
0 14 m (46 pies) 9 m (30 pies) 11 m (37 pies) 7 m (24 pies)
1 11 m (38 pies) 7,5 m (25 pies) 9 m (30 pies) 6 m (20 pies)
2 9 m (31 pies) 6 m (20 pies) 6,5 m (22 pies) 4 m (14 pies)
3 7 m (24 pies) 5 m (16 pies) 4,5 m (15 pies) 3 m (10 pies)
* No utilice un conducto flexible de un material que no sea el metal.
Si la nueva secadora se instala dentro de un sistema de drenaje existente,
debe asegurarse de que:
El sistema de drenaje cumpla con todos los códigos locales, estaduales y nacionales.
No se utilice un conducto flexible de plástico.
Se controle y limpie toda la pelusa acumulada del interior del conducto existente.
El conducto no esté enroscado o aplastado.
El regulador de tiro de la tapa del drenaje se abra y se cierre sin inconvenientes.
La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de
la columna de agua, ni debe ser inferior a 0. Esto se puede medir cuando la secadora está
funcionando con un manómetro en el punto donde el conducto de drenaje se conecta a la
secadora. Se debe usar la opción sin calor. Se debe vaciar el tambor de la secadora y se debe
limpiar el filtro para pelusas.
INSTRUCCIONES SOBRE EL DRENAJE
Todas las secadoras se envían de fábrica para drenar en la parte posterior.
Sin embargo, el drenaje puede situarse a la derecha, a la izquierda o en la
parte inferior de la secadora.
Retire el panel de acceso en la parte posterior de la secadora para acceder a los conductos internos.
Desconecte el drenaje del conducto del gabinete del ventilador.
Retire la placa percutada según lo desee (ya sea la derecha o la izquierda).
Coloque un codo de 90º al gabinete del ventilador y mirando hacia la abertura deseada.
Vuelva a instalar el panel de acceso de la parte posterior.
01 Instalación de la secadora
Frente de la
secadora
Igual que el
otro lado
3-3/4” (9,5cm)
13-1/2” (34cm)
3-3/4” (9,5cm)
4-3/8” (11cm)
5-7/8” (15cm)
Conducto de
drenaje
Gabinete del
ventilador
DV665JW-02369E_MES.indd 9 2007-05-15 ø¿»ƒ 3:07:24
