01 Introducción
Español

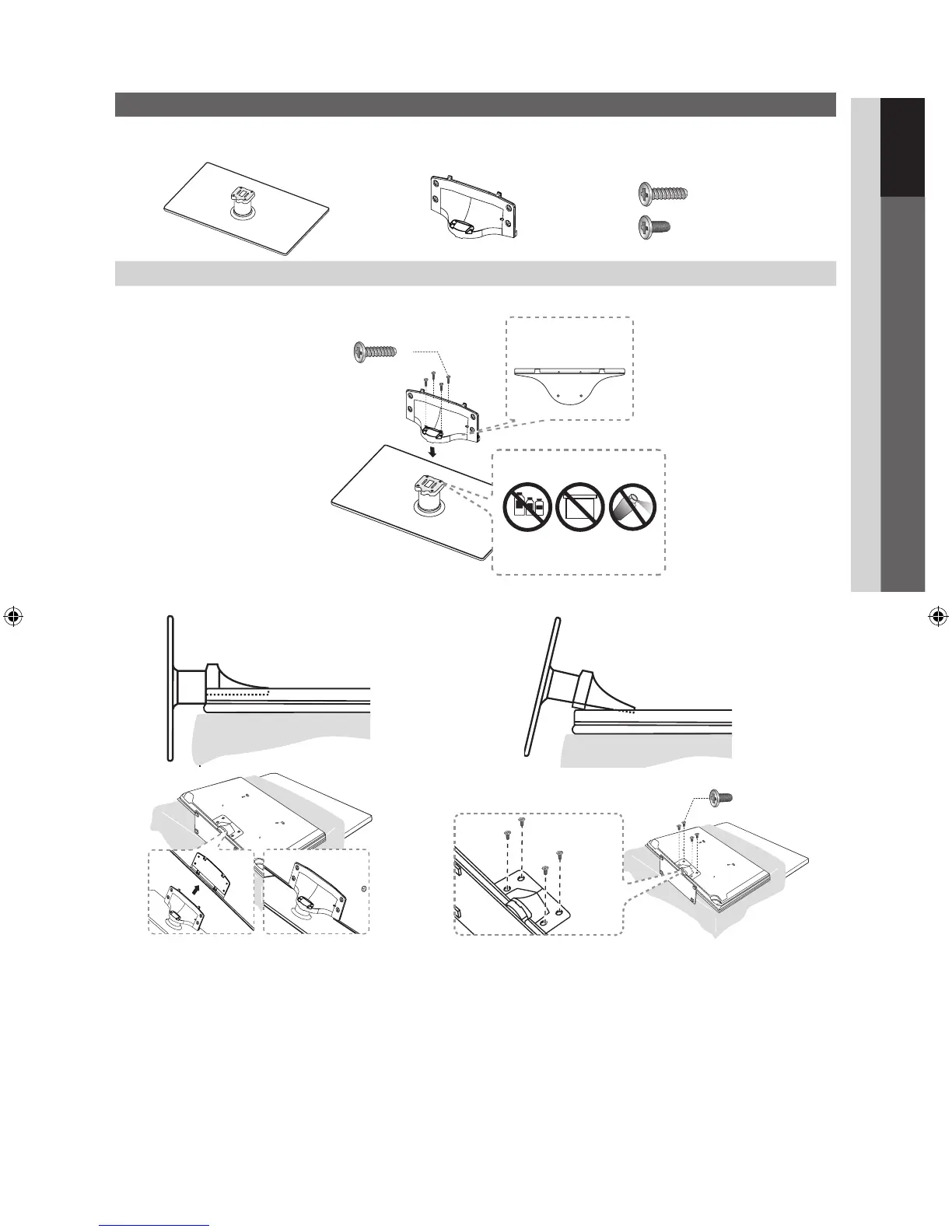

Instale el soporte
Consulte la guía para instalar el soporte.
Soporte (1 unidad) Soporte de la guía (1 unidad) Tornillos (8 unidades)
Siga los pasos que se indican a continuación para conectar el televisor al soporte.
1. Conecte el soporte de la guía con el soporte mediante los cuatro tornillos (M4 x L16), tal como se muestra.
2. Con el televisor levantado, conéctelo al soporte. 3. Atornille los tornillos (M4 x L8) en la posición.
✎
NOTA
x
Para realizar el montaje debe tener en cuenta cuál es la parte frontal y cuál la posterior del soporte y el soporte de la guía.
x
Asegúrese de que al menos dos personas levanten y muevan el TV PDP.
[
No introduzca los dedos en la ranura de la base del soporte del televisor cuando esté montando ésta.
x4 (M4 X L12)
x4 (M4 X L8)
Rear
Front
(M4 X L12)
x4
Vista superior
DO NOT USE
CHEMICALS
DO NOT USE
GREASE
DO NOT USE
OIL
ATTENTION
(M4 X L8)
x4
(Montaje correcto)
(Montaje incorrecto)
