Samsung PS43E400 - Operating Logic LED

4.Troubleshooting
4.1.6.OperatingLogicLED

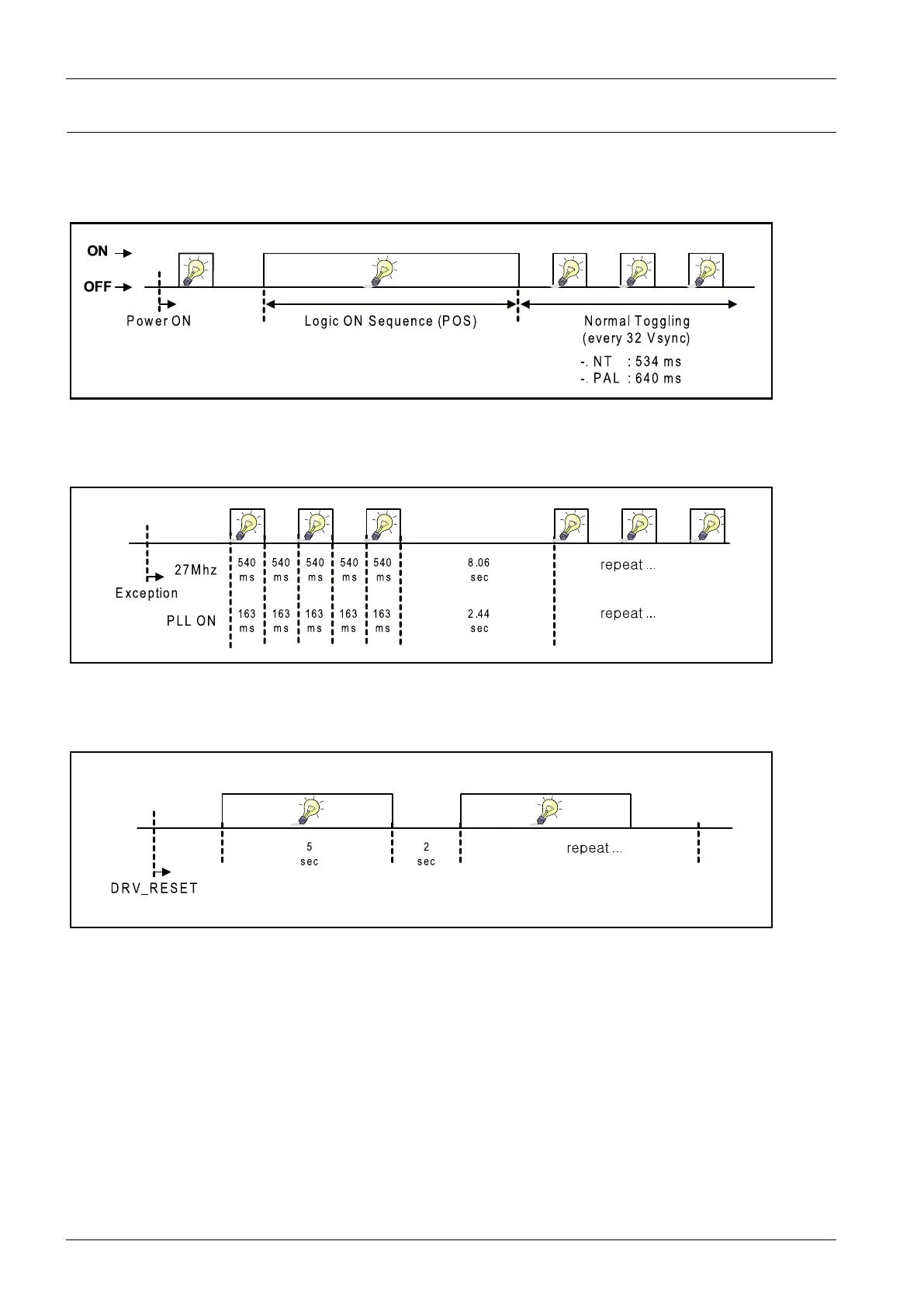

■Normal
•LEDON/OFFfor0.5s
OFF
ON
P owe r ON Logic ON S e quence (POS ) Norma l Toggling
(e ve ry 32 Vsync)
-. NT : 534 ms
-. P AL : 640 ms
■Abnormal
•LEDON/OFFthreetimesfor8.1s
540
ms
8 .06
s ec
Exce ption
540
ms
540
ms
540
ms
540
ms
27Mhz
2 .44
s ec
163
ms
P LL ON
163
ms
163
ms
163
ms
163
ms
·
· ªª µµ
ª
ª ¦¦ ¹¹ ee
...
·
· ªª µµ
ª
ª ¦¦ ¹¹ ee
...
■DRV_RESET
•LEDONfor5sandLEDOFFfor2s
5
s e c
·
· ªª µµ
ª
ª ¦¦ ¹¹ ee
...
DR V_RES ET
2
s e c
