Comment vider le Sac à secouer
1. Glissez l’agrafe à partir du haut du sac.
2. Tournez la came du loquet pour dégager le
sac. Tenez le sac par la bague (bas) et
secouez-le. Réinsérez l’adaptateur du sac
dans le support de l’adaptateur du sac.
3. Poussez la bague du sac vers le haut et vers
l’avant de façon à ce que languette de
localisation glisse dans la fente. Tournez la
came du loquet pour verrouiller le sac dans
le rivet.
23

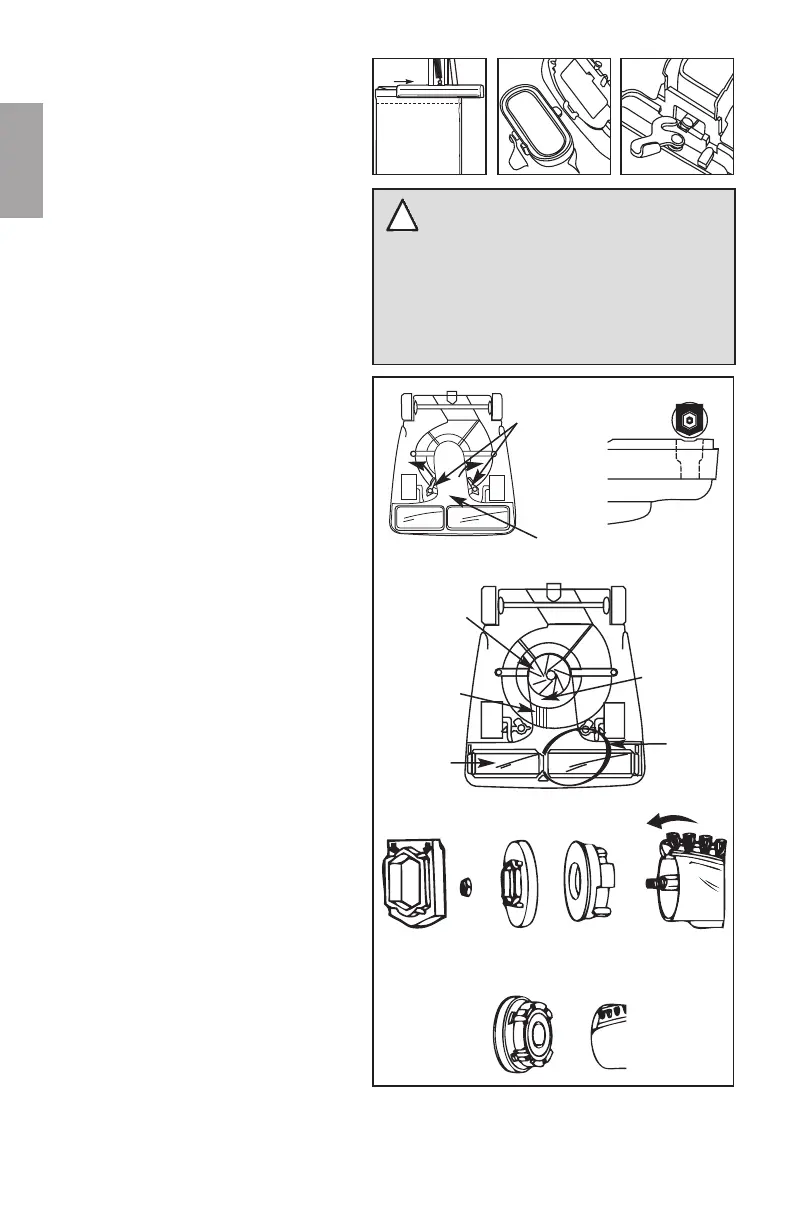

Cylindre
brosseur
Rainure de
poulie
Poul
i
e
du
mot
eur
Plaque de métal inférieure
V
errous
1
3
4
2
Comment entretenir
Comment remplacer une courroie usée
Avertissement : Les poulies de courroie peuvent
devenir chaudes lors d’une utilisation normale.
Pour prévenir les brûlures, évitez de toucher la
poulie de la courroie lorsque vous effectuez un
travail d’entretien sur la courroie d’entraînement.
1. Déclenchez les verrous à cames et retirez la
plaque du bas. Tirez la courroie vers le haut
pour la tourner à l’extérieur de la poulie du
moteur. Soulevez le rouleau-brosse et enlevez
la courroie usée. Placez la nouvelle courroie
autour du rouleau-brosse. Alignez la poulie du
rouleau-brosse avec le guide de la courroie
(Fig. 3).
2. Placez les capuchons en caoutchouc (le côté
plat contre le capuchon). Alignez les trous et
fixez fermement. Alignez les capuchons avec
les rainures de la base de l’aspirateur. Poussez
le rouleau-brosse dans la base.
3. Placez le côté le plus bas de la courroie dans
le guide de la courroie et tirez pour étendre la
courroie autour du côté gauche de la poulie
du moteur. Faites tourner la poulie pour fixer
fermement la courroie dans la rainure.
Replacez la plaque du bas et fixez-la
fermement avec les verrous à came.
Comment remplacer les bandes
de poil usées
(sur certains modèles)
4. Enlevez le bouchon de caoutchouc (A) d’une
extrémité. Dévissez le contre-écrou (B).
Enlevez le bouchon (C) – le palier à douille du
cylindre brosseur comprend une rondelle-arbre
non illustrée.
Enlevez la plaque de retenue du roulement (D).
Poussez l’arbre (E) vers l'extrémité opposée.
Sortez la bande de poils
de brossage (F) avec des pinces. Glissez une
nouvelle bande de poils de brossage de même
longueur (l'extrémité arrondie en premier).
Entrez les glissières de chaque côté de la
bande de poils de brossage dans les fentes du
cylindre brosseur. Remplacez la deuxième
bande sur l’autre extrémité du cylindre
brosseur.
5. Remettez en place l'arbre. Alignez les
dentelures sur la plaque de retenue de
1
MISE EN GARDE
Mettez l’interrupteur en position d'arrêt et
débranchez le cordon d’alimentation avant de
faire l’entretien.
Important : Une installation incorrecte du cylindre
brosseur ou de sa courroie pourrait endommager
la moquette ou l’aspirateur.
5
G
ui
de
de
courroi
e
Courroie
roulement avec la bande de poils de brossage sur les
deux extrémités du cylindre brosseur. Réinstallez le reste
du cylindre brosseur et fixez-le dans la base
(Fig. 2).
10
