DEUTSCH
Schritt 13: Anbringen des Centerlautsprechers an Modell VMCC1
Stangenhalterungen (e) so einschieben, dass die Lautsprecherhalterungen (f) mit den Gewindeeinsätzen auf der Rückseite des Lautsprechers
ausgerichtet sind. Die richtige Schraube für den Centerlautsprecher durch probeweises Eindrehen der Schrauben M4 x 10 (h), M5 x 10 (i) und
1/4-20 x 3/8 (j) in die Gewindeeinsätze auf der Rückseite des Lautsprechers auswählen. Die passende Schraube durch die Lautsprecherhalterungen
einführen und in den Centerlautsprecher eindrehen. Alle Schrauben mit einem Kreuzschlitzschraubendreher festziehen. Siehe Abbildung 13.
Der Lautsprecher kann nun mit dem Fernseher mittig ausgerichtet werden, indem er nach links oder rechts geschoben wird. Wenn sich der
Lautsprecher in der richtigen Position befindet, die Schraube 1/4-20 x 5/8 (k) (in Schritt 6 eingebaut) festziehen, bis sie an die Stützschiene stößt.
Zur Einstellung der vertikalen Position des Lautsprechers die Schrauben 1/4-20 x 3/8, durch die das obere und untere Ansatzstück
zusammengehalten werden, lockern und die Arme neu positionieren, bis der Centerlautsprecher sich in der gewünschten Position befindet.
Siehe Schritt 5 für die Tiefeneinstellung des Lautsprechers.

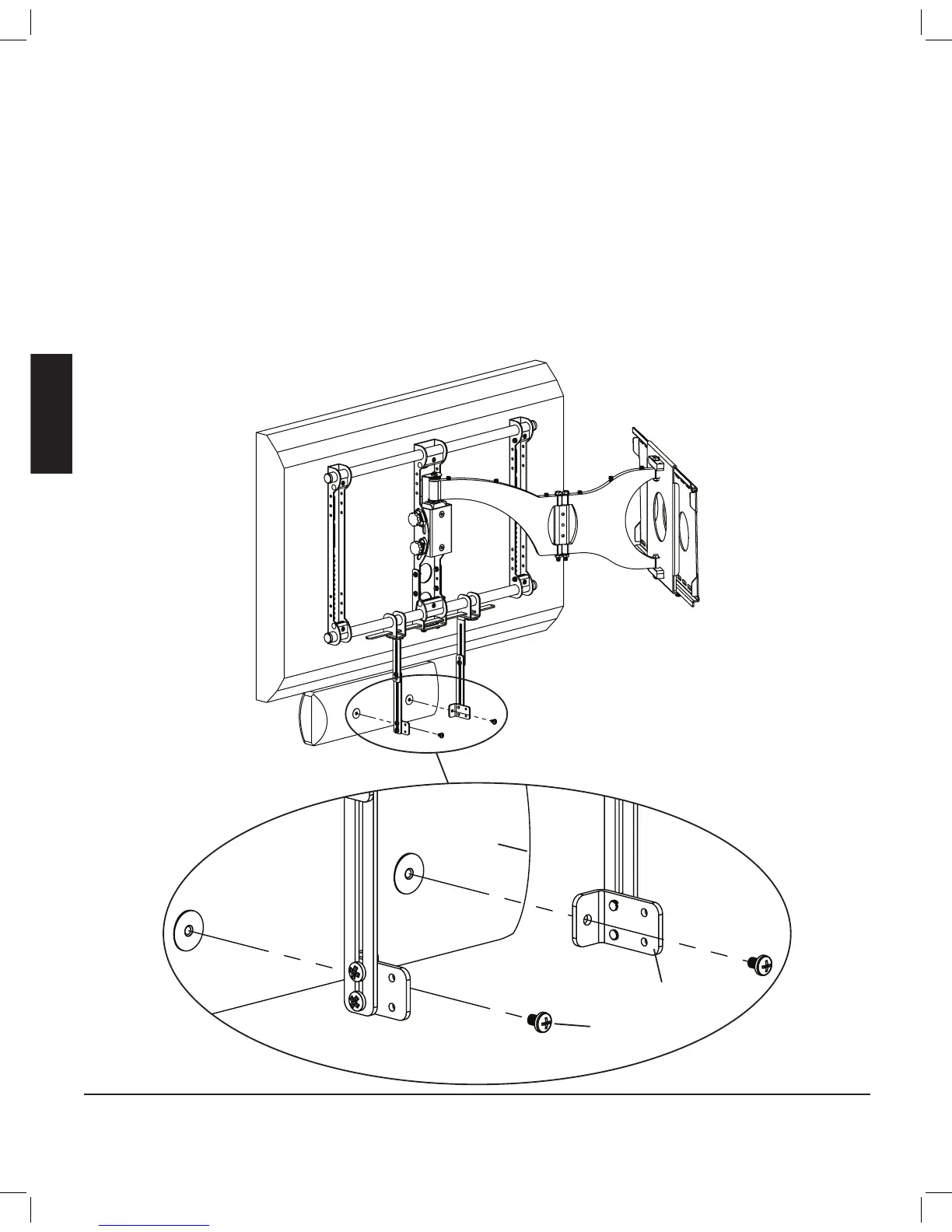

Abbildung 13
Lautsprecher
f
j
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113, USA 16.11.05
Kundendienst: 800.359.5520. Siehe ergänzende Sanus-Produkte unter www.sanus.com.
