FRANÇAIS

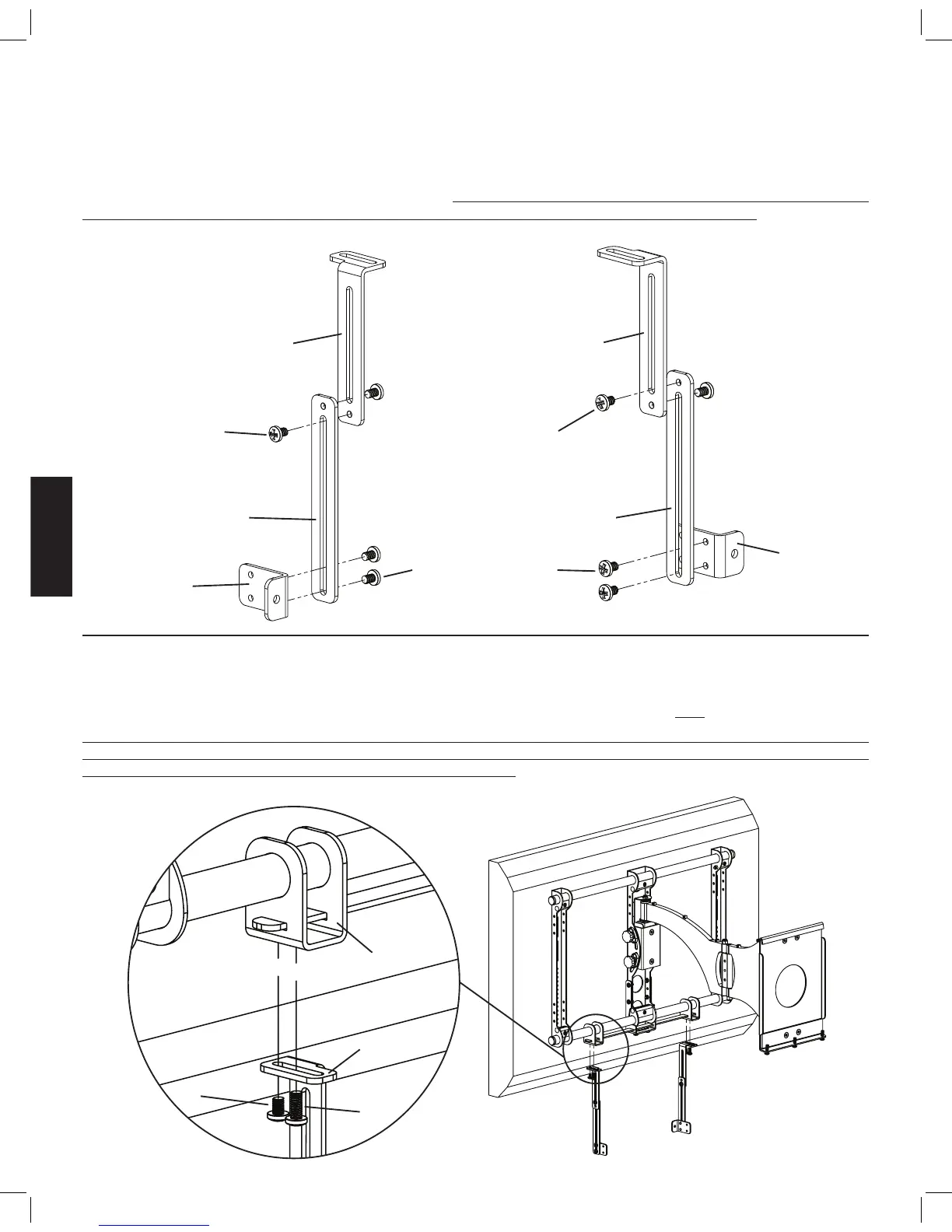

Étape 5 : Conguration des pièces de xation du haut-parleur
Configurez les pièces de fixation du haut-parleur tel qu’il est indiqué dans les schémas ci-dessous. Serrez tous les boulons avec un
tournevis cruciforme. Répétez la procédure pour la deuxième pièce de fixation du haut-parleur. Les extensions sont réglables à la
verticale de manière à s’ajuster à la position verticale du haut-parleur. La profondeur du haut-parleur peut être réglée en utilisant la série
de trous à l’avant ou la série de trous à l’arrière du support du haut-parleur (f). Les extensions supérieures peuvent être réglées en utilisant
la fente sur le dessus pour régler la profondeur du haut-parleur. Remarque : En de rares occasions, on ne peut pas utiliser les extensions
inférieures. En pareil cas, le support du haut-parleur (f) peut être fixé directement aux extensions supérieures (a, b).
Conguration 1 Conguration 2
a b
j j
c c
f
j j
f
Étape 6 : Ajout des pièces de xation du haut-parleur à l’assemblage
Enfilez un boulon 1/4 - 20 x 3/8 (j) à travers chaque extension supérieure (a, b) et dans le support de barre (e). Serrez pour bien fixer
l’extension supérieure. Enfilez un boulon 1/4 - 20 x 5/8 (k) à travers chacune des extensions supérieures. Ne serrez pas les boulons
1/4 - 20 x 5/8 pour l’instant, vous le ferez jusqu’à ce qu’ils s’appuient fermement sur la barre de soutien après avoir fixé le haut-parleur.
Remarque : Pour les haut-parleurs dotés d’inserts filetés espacés de 4,4 cm à 39,4 cm, utilisez la configuration 1. Si les inserts filetés
sur le haut-parleur sont espacés de plus de 39,4 cm, les pattes sur les supports de haut-parleur doivent être orientées dans des directions
opposées. Dans le schéma 6, les supports du haut-parleur sont face à face.
Vue détaillée Schéma 6
e
a, b
j
k
