FRANÇAIS
Étape 11 : Ajout des pièces de xation du haut-parleur à l’assemblage - sans installer de barre de soutien
Faites passer un boulon 1/4 - 20 x 3/8 (j) dans chaque extension supérieure (a, b) et à travers la fente dans le support d’axe (d) pour le loger
enfin dans un écrou 1/4 - 20 (m). Serrez le tout afin que l’extension supérieure soit bien fixée. Reportez-vous au schéma 11 ci-dessous.
Remarque : Si les inserts filetés sont espacés de 9,5 cm à 14,5 cm sur les haut-parleurs, les pattes des supports de haut-parleur doivent être ori-
entées en directions opposées. Si les inserts filetés sont espacés de 3,8 cm à 9,5 cm, les pattes des supports de haut-parleur doivent être posées
face à face. Dans l’exemple ci-dessous, les supports de haut-parleur sont configurés pour des inserts filetés espacés de 9,5 cm à 14,5 cm.

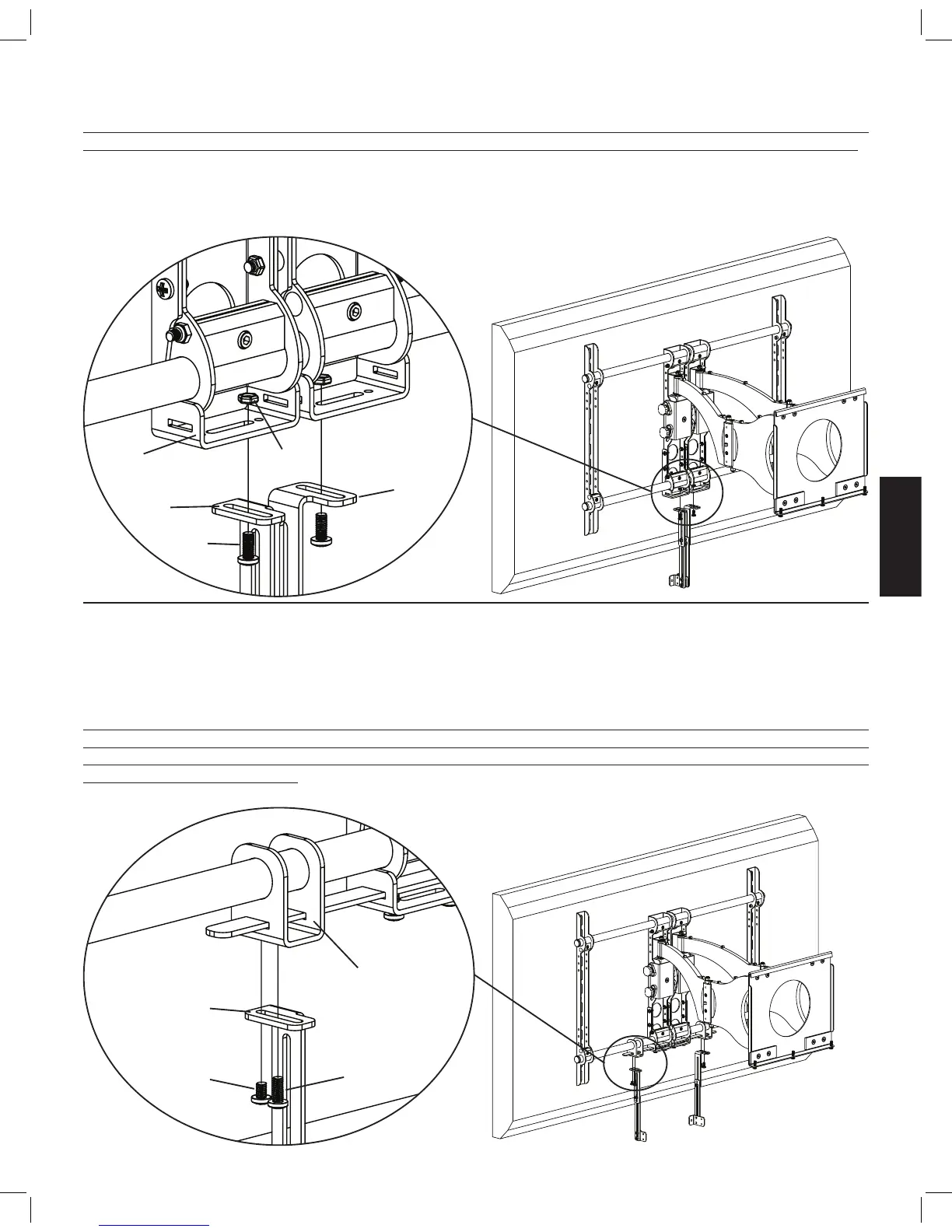

Vue détaillée Schéma 11
d m
a
b
j
Étape 12 : Ajout des pièces de xation du haut-parleur à l’assemblage - Avec installation de la barre de soutien
Enfilez un boulon 1/4 - 20 x 3/8 (j) à travers chaque extension supérieure (a, b) et dans le support de barre (e). Serrez de manière à bien
fixer l’extension supérieure au support de barre. Enfilez un boulon 1/4 - 20 x 5/8 (k) à travers chacune des extensions supérieures. Ne
serrez pas les boulons 1/4 - 20 x 5/8 pour l’instant, vous le ferez jusqu’à ce qu’ils s’appuient sur la barre de soutien après avoir fixé le
haut-parleur. Reportez-vous au schéma 12 ci-dessous.
Remarque : Si les inserts filetés sont espacés de 14,5 cm à 39,4 cm en largeur sur les haut-parleurs, les pattes des supports de haut-parleur
doivent être face à face. Si les inserts filetés sont espacés d’une largeur de plus de 39,4 cm, les pattes des supports de haut-parleur doivent
être orientées dans des directions opposées. Dans l’exemple ci-dessous, les supports de haut-parleur sont configurés pour des inserts
filetés espacés de 14,5 cm à 39,4 cm.
Vue détaillée Schéma 12
e
a, b
j k
