ITALIANO
Fase 13: aggiungere un canale centrale al VMCC1
Fare scorrere la staffe per barra (e) fino a quando le staffe per altoparlante (f) non sono allineate con gli inserti filettati sul retro dell’altoparlante.
Selezionare il bullone corretto per il canale centrale avvitando a mano il bullone M4 x 10 (h), M5 x 10 (i) o 1/4 - 20 x 3/8 (j) negli inserti
filettati sul retro dell’altoparlante per stabilire quale è quello adatto. Una volta selezionato il bullone corretto, inserirlo attraverso ogni staffa
per altoparlante e avvitarlo nel canale centrale. Serrare ogni bullone con un cacciavite Phillips. Vedere la Figura 13 di seguito.
A questo punto l’altoparlante può essere centrato con la TV facendolo scorrere verso sinistra o verso destra. Una volta posizionato,
serrare il bullone 1/4 - 20 x 5/8 (k), installato durante la fase 6, fino a quando non tocca la barra di supporto.
Per regolare la posizione verticale dell’altoparlante, allentare i bulloni 1/4 - 20 x 3/8 collegandoli ai bracci di estensione superiore e
inferiore e riposizionare i bracci fino a quando il canale centrale non si trova nella posizione desiderata.
Vedere la fase 5 per la regolazione della profondità dell’altoparlante.

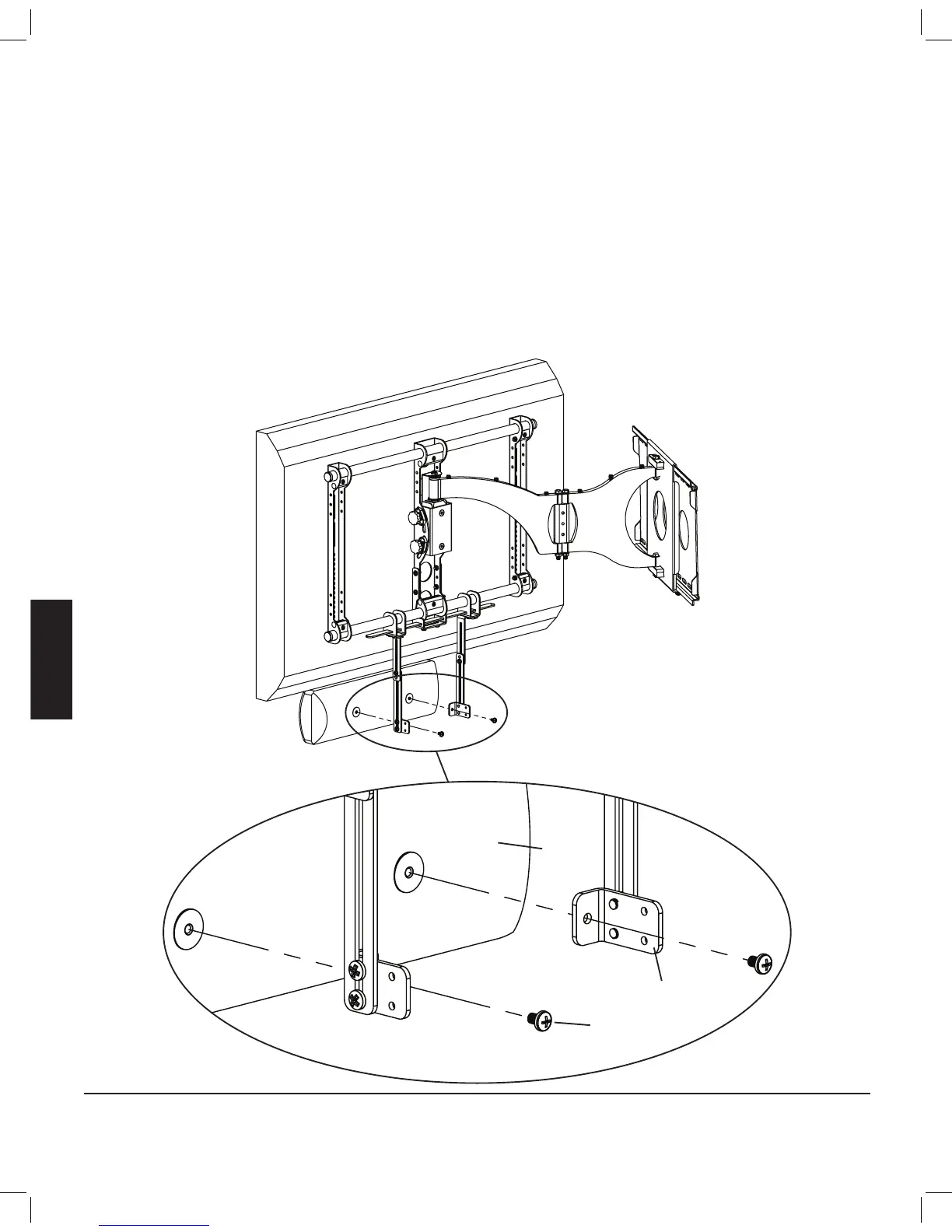

Figura 13
altoparlante
f
j
Sanus Systems 2221 Hwy 36 West, Saint Paul, MN 55113 USA 11.16.05
Assistenza clienti: numero verde USA 800.359.5520. Vedere i prodotti complementari Sanus al sito www.sanus.com
