VMDD 和 VMDD26 平板墙架装配说明。

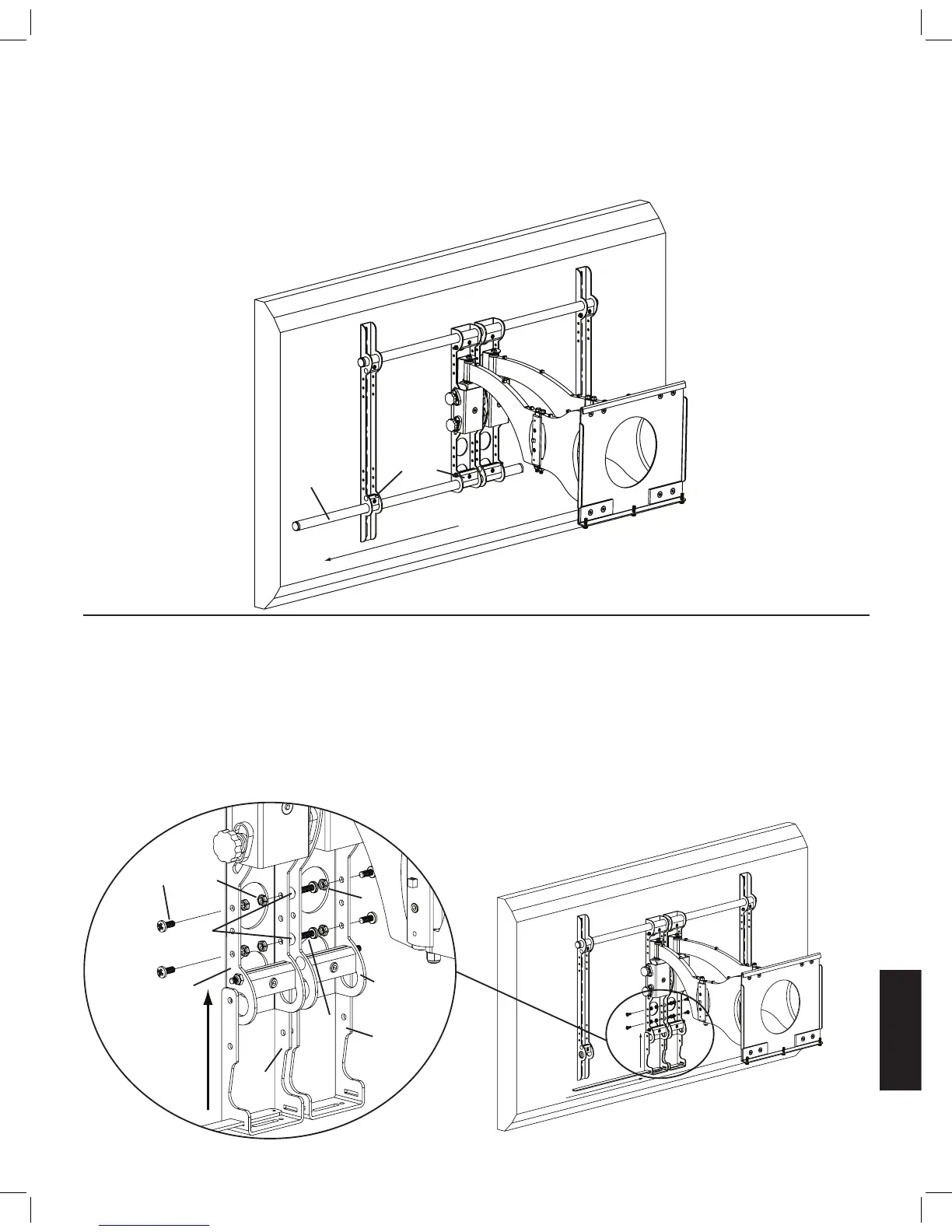

步骤 7：从墙板上取下架子，然后从架装配体上取出下面一根横管。
从墙板上取下架子。旋松下面四个虎钳组件中的艾伦螺钉，从架装配体中取出下面的横管。请参见下面的图 7。
图 7
虎钳组件
横管
步骤 8：安装轴托架
如果音箱的螺孔间距介于 3.8 cm 和 14.5 cm 之间，安装时无需使用支撑杆 (g)。
定好轴托架 (d) 的位置，将它安装到架子上的轴装配体上。旋入 1/4 - 20 x 5/8 螺钉 (k)，使其穿过轴托架的外侧、轴装配
体，并旋入 1/4 - 20 螺母 (m)。旋入 1/4 - 20 x 1.5 螺钉 (n)，使其穿过轴托架的内侧、间隔块 (l)、相邻轴托架的内侧，然后
旋入到 1/4 20 螺母中。将支撑杆穿过每个轴托架上的槽，最后位于墙架中间。请参见下面的图 8。
详细视图
图 8
k m
m
l
轴装配体 轴装配体
n
d
d
