步骤 11：将音箱附件安装到装配体上 - 未安装支撑杆
将两个 1/4 - 20 x 3/8 螺钉 (j) 分别向上穿过两根上延伸臂 (a,b) 及轴托架 (d) 上的槽，最后旋入 1/4 - 20 螺母 (m) 中。务必
旋紧以保证上延伸臂安装牢固。请参见下面的图 11。
注意：如果音箱的螺孔间距介于 9.5 cm 和 14.5 cm 之间，音箱托架上的突起应该互相背对。如果音箱上的螺孔间距介于 3.8
cm 和 9.5 cm 之间，音箱托架上的突起应该互相面对。下图所示音箱托架的装配适用于螺孔间距介于 9.5 cm 和 14.5 cm 之
间的音箱。

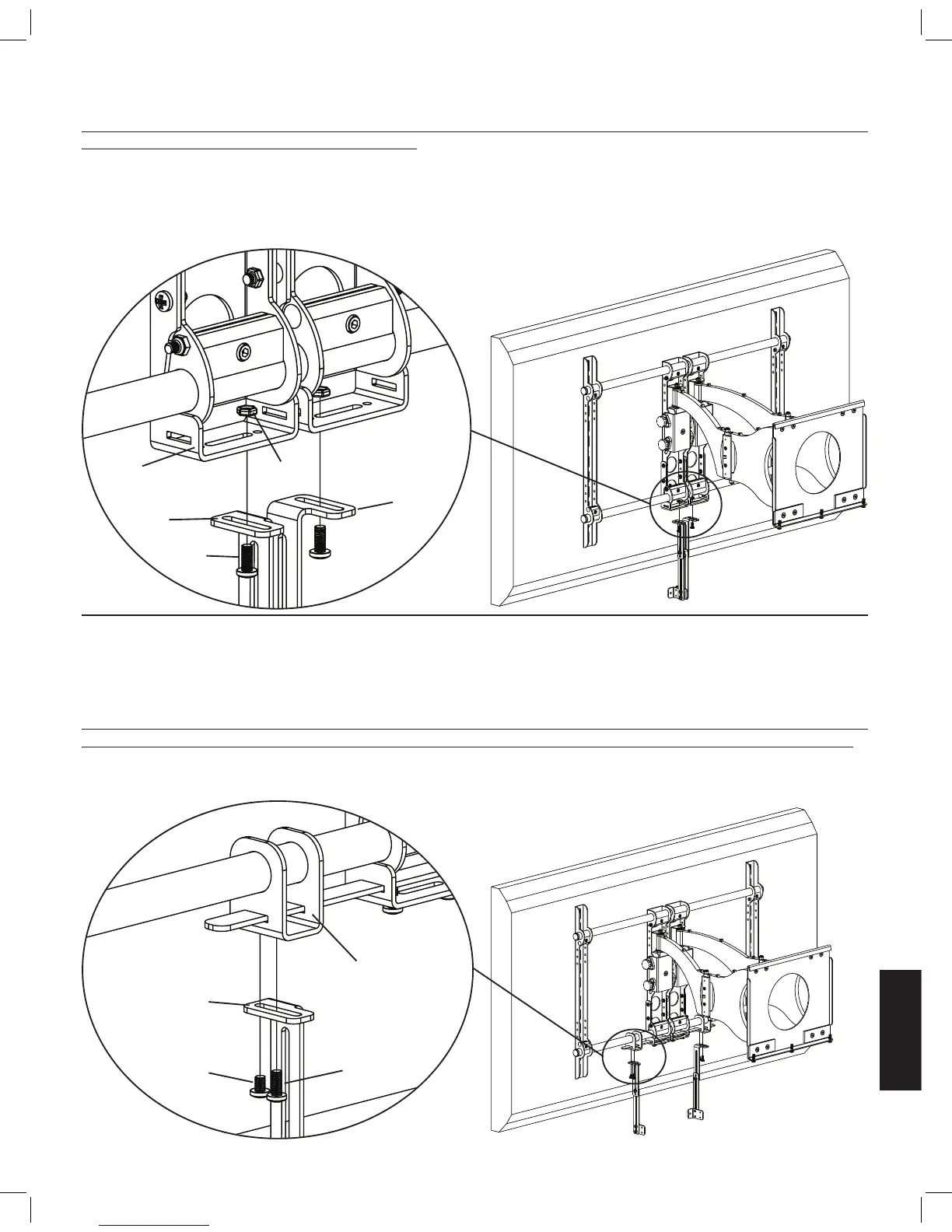

详细视图 图 11
d m
a
b
j
步骤 12：将音箱附件安装到装配体上 - 已安装支撑杆
将 1/4 - 20 x 3/8 螺钉 (j) 向上穿过两根上延伸臂 (a,b)，旋入杆托架 (e)。旋紧螺钉，使上延伸臂牢固安装到杆托架中。旋入
1/4 - 20 x 5/8 螺钉 (k)，使其向上穿过两根上延伸臂。此时请不要旋紧 1/4 - 20 x 5/8 螺钉，音箱装好后再旋紧这些螺钉使
其顶到支撑杆底部。请参见下面的图 12。
注意：如果音箱的螺孔间距介于 14.5 cm 和 39.4 cm 之间，音箱托架上的突起应该互相面对。如果音箱上的螺孔间距大于
39.4 cm，音箱托架上的突起则应互相背对。下图所示音箱托架的装配适用于螺孔间距介于 14.5 cm 和 39.4 cm 之间的音箱。
详细视图 图 12
e
a,b
j k
