Sanyo DP42841 - Conectores del Panel Trasero

20
¿Necesita ayuda? www.sanyoctv.com 1-800-877-5032

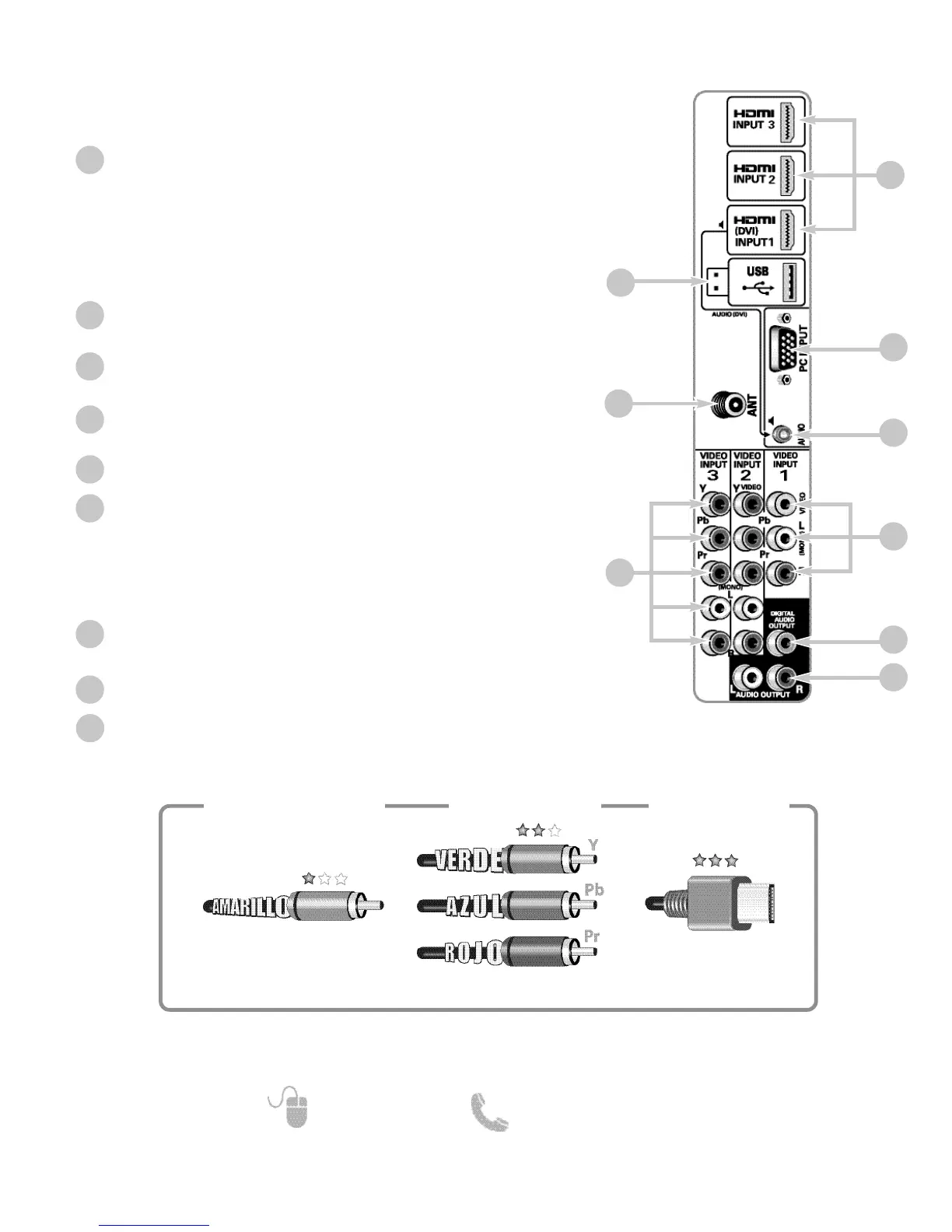

Entradas HDMI (INPUT1, INPUT2 ó INPUT3)
Interfase completamente digital que acepta señales de video
sin compresión hasta de 1080p paraobtener la mejor calidad
de imagen posible.
NOTA: Una conexión DVI es posible por medio de la entrada
HDMI (DVI) INPUT1 utilizando un adaptador apropia-
do y conectando el audio al conector estéreo mini.
Entrada USB
Despliegue fotos en pantalla desde su memoria USB.
Entrada para PC
Monitor RGB (D-SUB)
Entrada de estéreo mini (AUDIO)
Para señal de audio de PC o aparato DVI.
Entrada de antena análoga / digital
Entrada de video Componente (VIDEO2 ó VIDEO3)
Entradas verde (Y), azul (Pb) y roja (Pr) de video; además de
las entradas de audio roja y blanca.
NOTA: Una conexión Compuesta es posible por medio de
VIDEO INPUT2 usando la entrada Y (VIDEO) y las de
Audio L/R. (Ver Configuración de Video2 en la pág. 29).
Entrada de Video Compuesto (VIDEO1)
Entrada amarilla (video) y entradas roja y blanca (audio).
Salida de Audio Digital (Coaxial)
Salida de Audio Análogo (L/R)
1
2
3
4
5
6
7
PARA COMENZAR
REFERENCIA DE ENTRADAS Y SALIDAS
PANEL TRASERO
DE LA HDTV
8
Compuesto
Componente
H D M I
(o cable/adaptador
DVI a HDMI)
Definición estándar
Alta definición
Óptima alta
definición
NOTA: Conexiones de video Compuesto, Componente y DVI necesitan sus conexiones de audio corres-
pondientes. Imagen en Alta Definición es posible de señales y equipo HD.
