Este botón también se utiliza para conmutar entre las funciones de corriente CA y
CC, voltaje CA y CC
Botón de función de "Hz%"
Para conmutar entre el modo de medición de frecuencia y el modo de medición de ciclo de trabajo.
7. Pantalla LCD
8. Toma de "COM"
󾋴
La toma de entrada de la pluma negra.
9. Toma de "INPUT"
󾋴
La toma de entrada de la pluma roja.
10. 03025
󾋴
Botón "REL", utilizado para entrar en o salir del modo de medición de valores
relativos
03026
󾋴
Botón "REL/ZERO", durante la prueba de corriente CC, también puede usarse como
el botón de restablecimiento a cero.
11. Interruptor de función / posición
Este interruptor se utiliza para seleccionar la función o la posición necesaria y para
encender y apagar la fuente de alimentación del instrumento.
12. Botón "HOLD" y botón de contraluz
* Presione botón para la permanencia de datos.
* Mantenga presionado este botón durante unos 2s para habilitar o deshabilitar la función
de contraluz. La contraluz se apagará automáticamente después de unos 15s de encendido.
Instrucciones de uso
Precaución: Para evitar sufrir la descarga
eléctrica o causar el daño del instrumento,
no agregue el voltaje
󽧦
1000Vdc al
terminal de entrada.
Precaución: Para evitar sufrir la
descarga eléctrica o causar el daño del
instrumento, no agregue el voltaje
󽧦
750Vac al terminal de entrada.

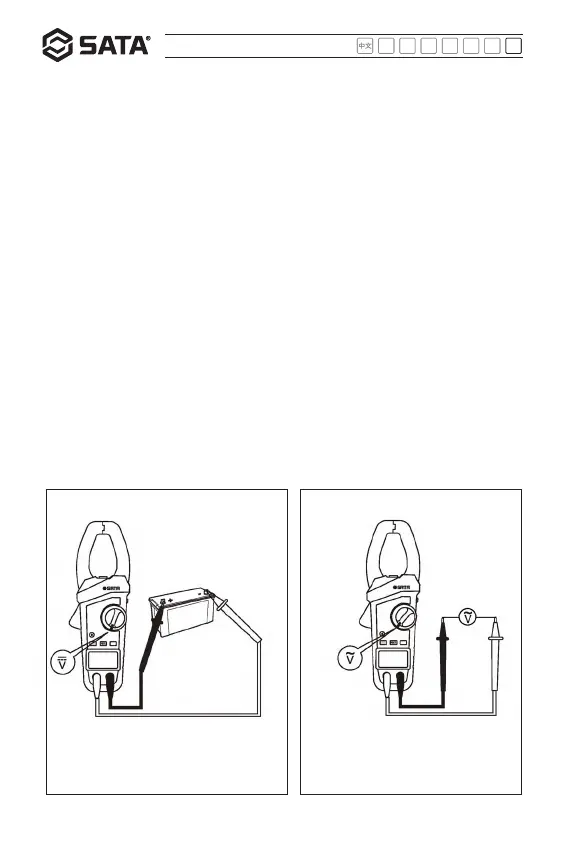

Medición de Voltaje CC Medición de Voltaje corriente alterna
