Installation instructions for adapter AD 01...03
6
Date: 01.08.2012 822.371 BA / EN
5 Layout
5.1 AD 01
B4
B1B2 B6
B3
B5
B7- 1
B7- 2
B7- 3
B7- 4
11312111023 456 89 14
15 16
7

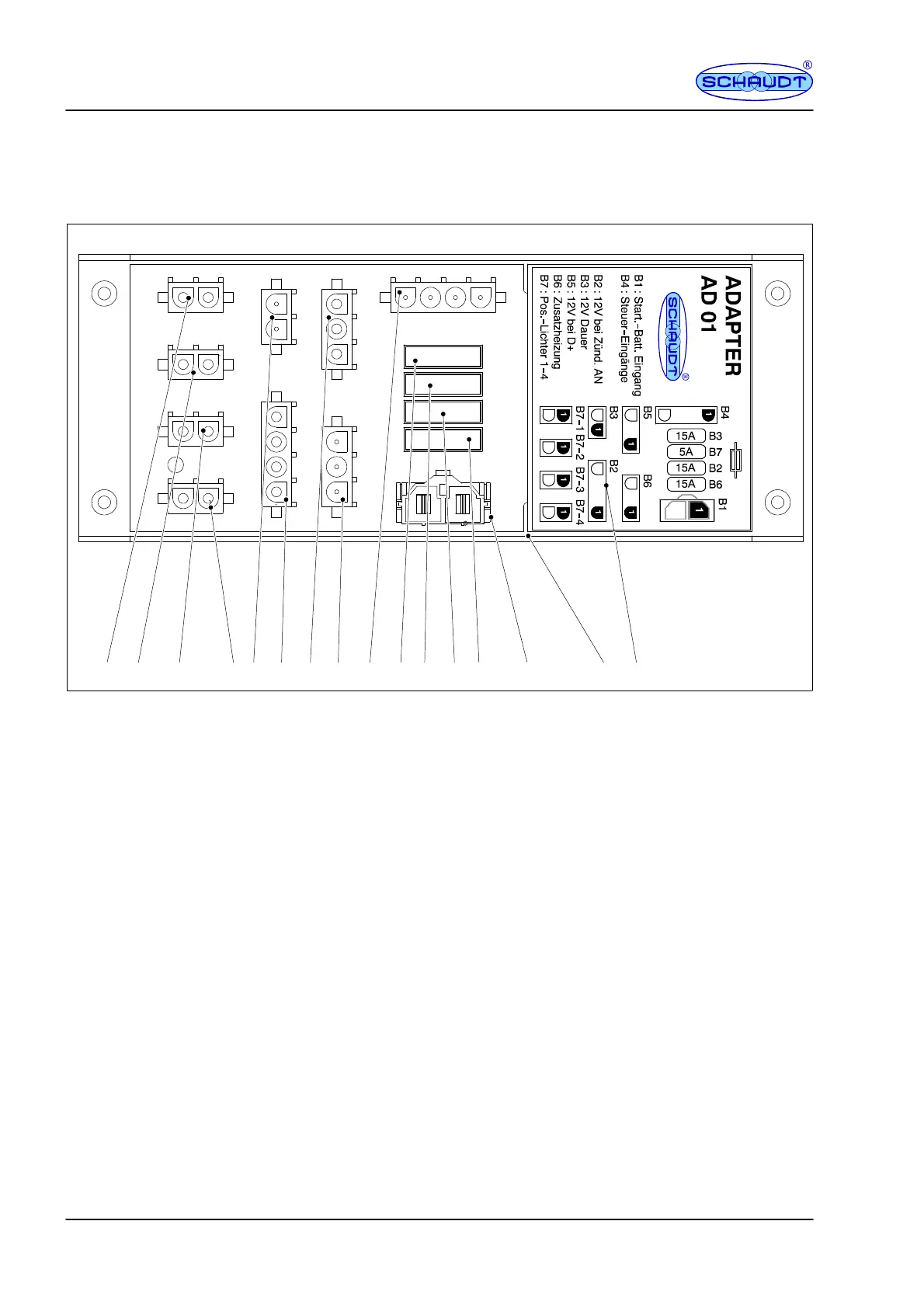

Fig. 2 AD 01 adapter
1 B7-1: Connectors, position light 1
2 B7-2: Connectors, position light 2
3 B7-3: Connectors, position light 3
4 B7-4: Connectors, position light 4
5 B3: 12V steady current
6 B2: 12V for ignition ON
7 B5: 12V when engine is running (D+)
8 B6: 12V for aux. heater
9 B4: Connector, vehicle control voltages
10 Flat vehicle fuse, 12V steady current
11 Flat vehicle fuse, position lights
12 Flat vehicle fuse, 12V for ignition ON
13 Flat vehicle fuse, aux. heater
14 B1: Connector, vehicle battery
15 Casing
16 Adhesive label
