Bedienungsanleitung Stromversorgungsgerät CSV 300
Das Stromversorgungsgerät ist für den Einsatz in Caravans ohne eigene
Wohnraumbatterie vorgesehen und kann daher nicht zur Batterieladung ver-
wendet werden.

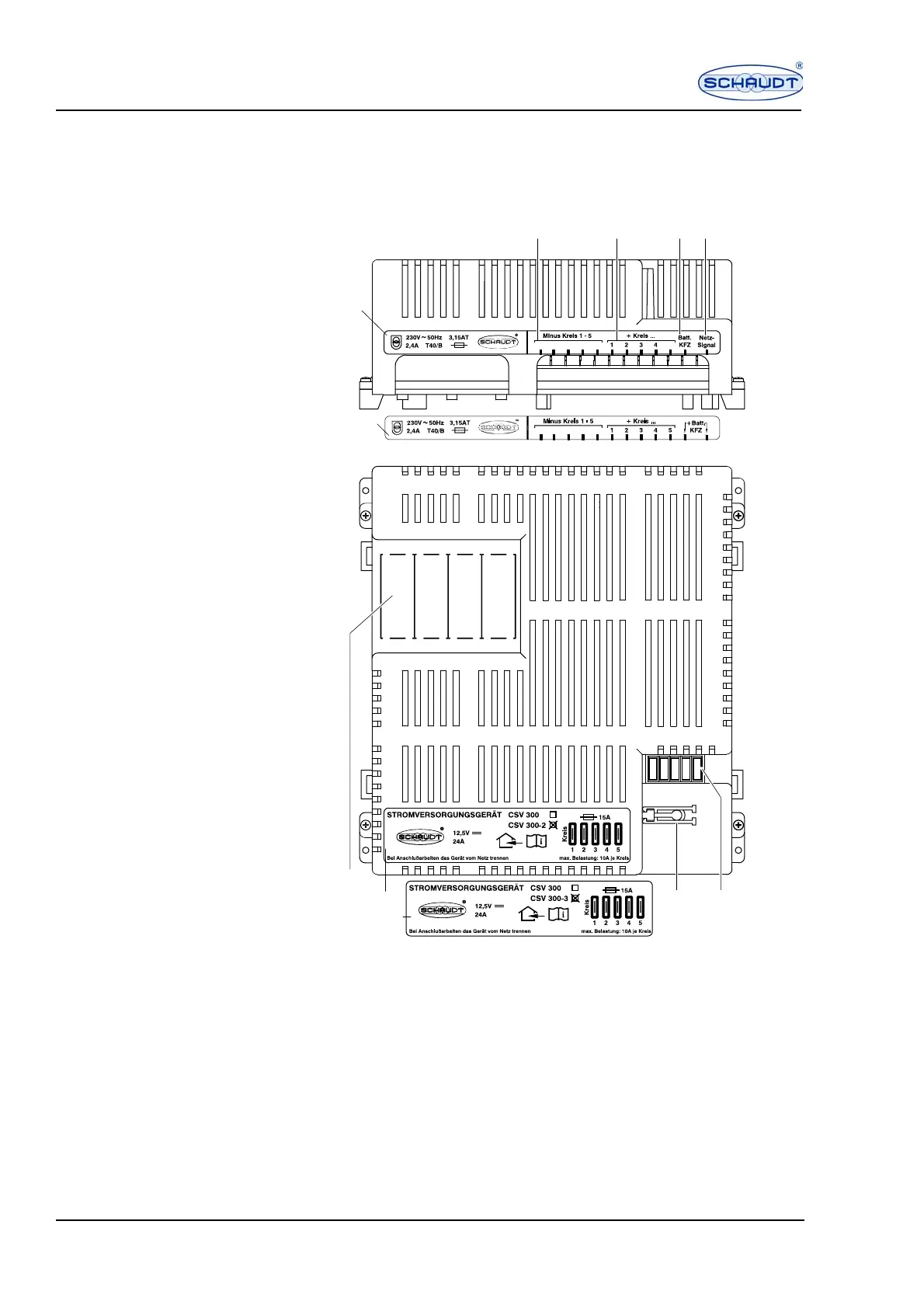

Bild 1 Stromversorgungsgerät CSV 300, CSV 300-2 und CSV 300-3
1 Minus 12-V-Ausgänge, Kreise 1 bis 5
2 + 12-V-Ausgänge, Kreise 1 bis 5
3 Kfz-Batterie/Anhängerkupplung
4 Netzsignal (nur bei CSV 300-2), Kfz-Batterie (nur bei CSV 300-3)
5 Kfz-Flachstecksicherungen
6 FK-Zieher (Hilfe zum Abziehen der Sicherungen)
7 Plätze für Sicherungsautomaten
S DT0024
7
56
7
4321
5
CSV300/300-2
CSV300-3
CSV300/300-2
CSV300/300-3
