Scheppach HD12 Translation From The Original Instruction Manual

26

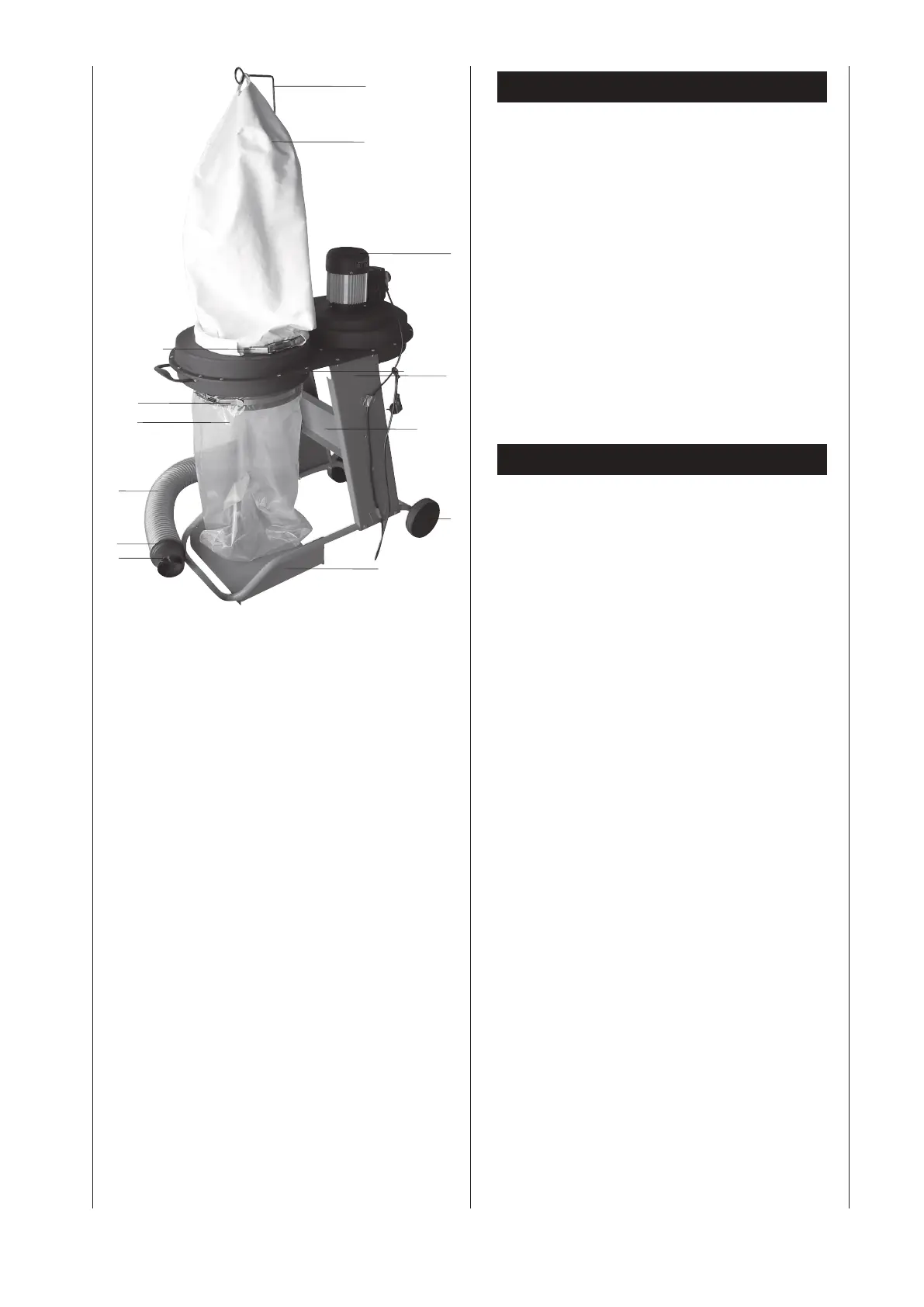

Fornitura Fig.1
1 Scatola completa di motore
2 Carrello con ruote
3 Rivestimento laterale sinistro
4 Rivestimento laterale destro
5 Piastra di fondo
6 Traversa
7 Sacchetto filtrante
8 Nastro adesivo superiore
9 Asta di tenuta
10 Sacco per trucioli
11 Nastro adesivo inferiore
12 Tubo di aspirazione
13 Nastro adesivo 2x
14 Raccordo per tubo flessibile
15 Sacco accessori
16 Istruzioni per l’uso
Montaggio
Per ragioni di imballaggio la macchina non è completa-
mente montata.
• Fissare il carrello alla piastra di fondo con le viti con
testa a croce M5 x 6 mm .
• Assemblare i rivestimenti laterali al carrello di base uti-
lizzando le viti a testa piatta M8 x 40 mm ed i dadi a
ventaglio. Non stringere.
• Fissare la Traversa ai rivestimenti laterali sinistro e de-
stro con le viti a testa piatta M 8 x 12 ed i dadi a ven-
taglio.
• Fissare l’armadio ai rivestimenti laterali utilizzando le
viti a testa piatta M8 x 40 ed i dadi. Stringere tutti i
bulloni.
• Far scorrere il sacchetto filtrante sul contenitore e fis-
sarlo con il nastro adesivo, inserire l’asta di tenuta nella
scatola e sistemare il sacchetto filtrante.
• Fissare il sacchetto per i trucioli all’uscita d’aria inferio-
re utilizzando il nastro adesivo.
• Attaccare il tubo di aspirazione alla ventola situata
sull’armadio e fissarlo con una fascetta stringi-tubo.
• Fissare l’accoppiamento all’estremità opposta del tubo
flessibile con l’aiuto di una fascetta stringi-tubo.
L’impianto di aspirazione dovrebbe essere pulito ad ogni
cambio di sacchetto per i trucioli. Filtri e sacchetti dan-
neggiati devono essere sostituiti immediatamente per te-
nere al minimo livello possibile la quantità di polveri che
fuoriesce nell’area di lavoro.
Messa in funzione
Prima di mettere in funzione l’apparecchio, leggere atten-
tamente le note per la sicurezza.
La tensione e la frequenza di rete devono corrispondere
a quelle indicate sulla targhetta del motore (VoIt’Hertz).
Dopo avere effettuato l’allacciamento alla rete, l’impianto
di aspirazione HD12 è pronto per l’uso.
8
10
11
12
13
14
1
2
3
4
5
6
7
9
