Scheppach ts 30 - Page 102

102

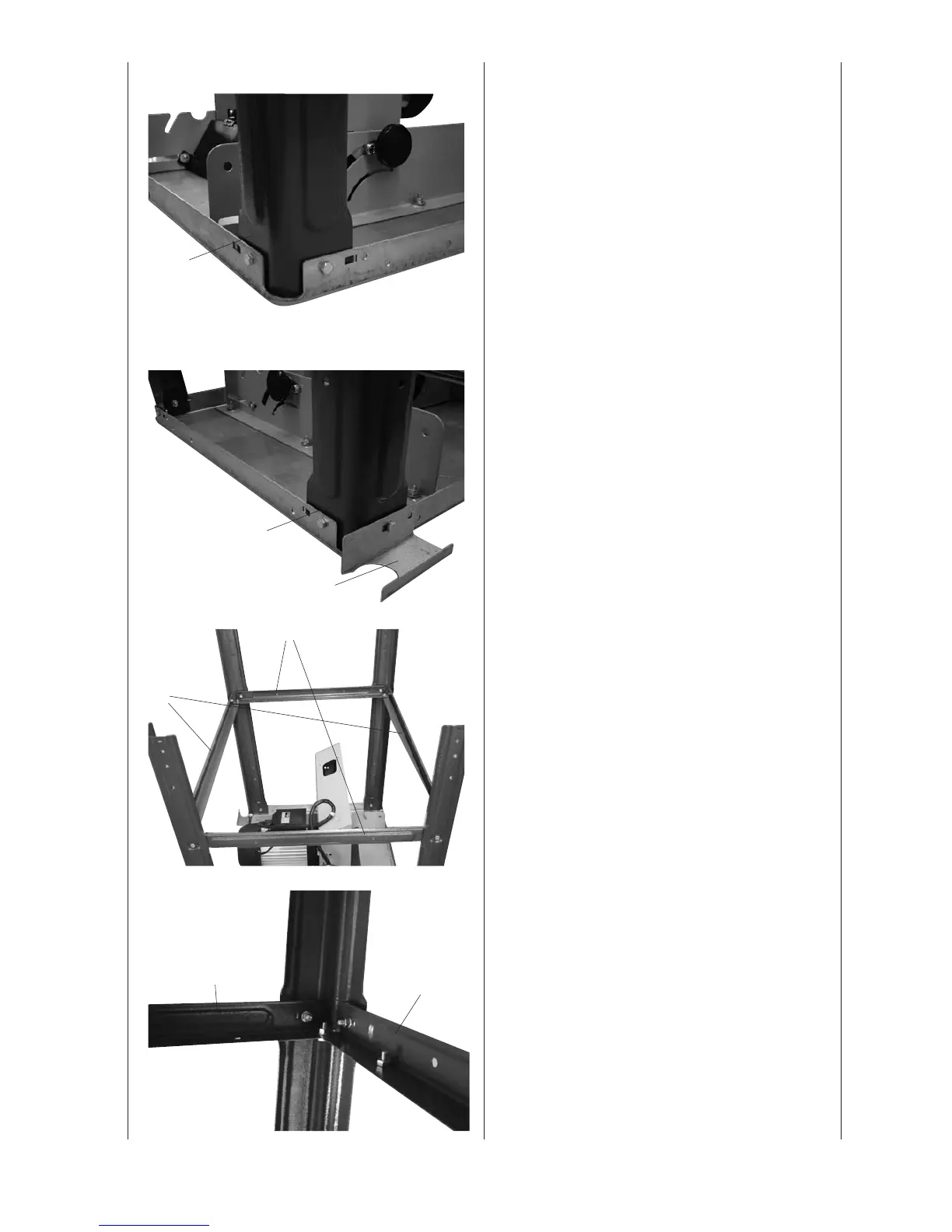

Fig. 4
Monteer poot 4 op het tafelblad met 2 zeskantschroeven
M6 x 16, 2 volgringen 6en 2 moeren M6.
De schroeven licht aandraaien met de hand.
Fig. 5
Monteer poot 5 op het tafelblad met 2 zeskantschroeven
M6 x 16, 2 volgringen 6 en 2 moeren M6.
De schroeven licht aandraaien met de hand.
Fig. 6 / 6.1
Monteer 2 lengtesteunen 10 en 2 dwarssteunen 9, op
de draagpoten 2, 3, 4 en 5 met 12 zeskantschroeven M
6x16, 12 schijven 6, 12 zeskantmoeren M6.
De schroeven licht aandraaien met de hand.
Fig. 4
4
Fig. 5
5
b
Fig. 6
9
10
Fig. 6.1
10
9
