Scheppach ts 30 - Page 112

112

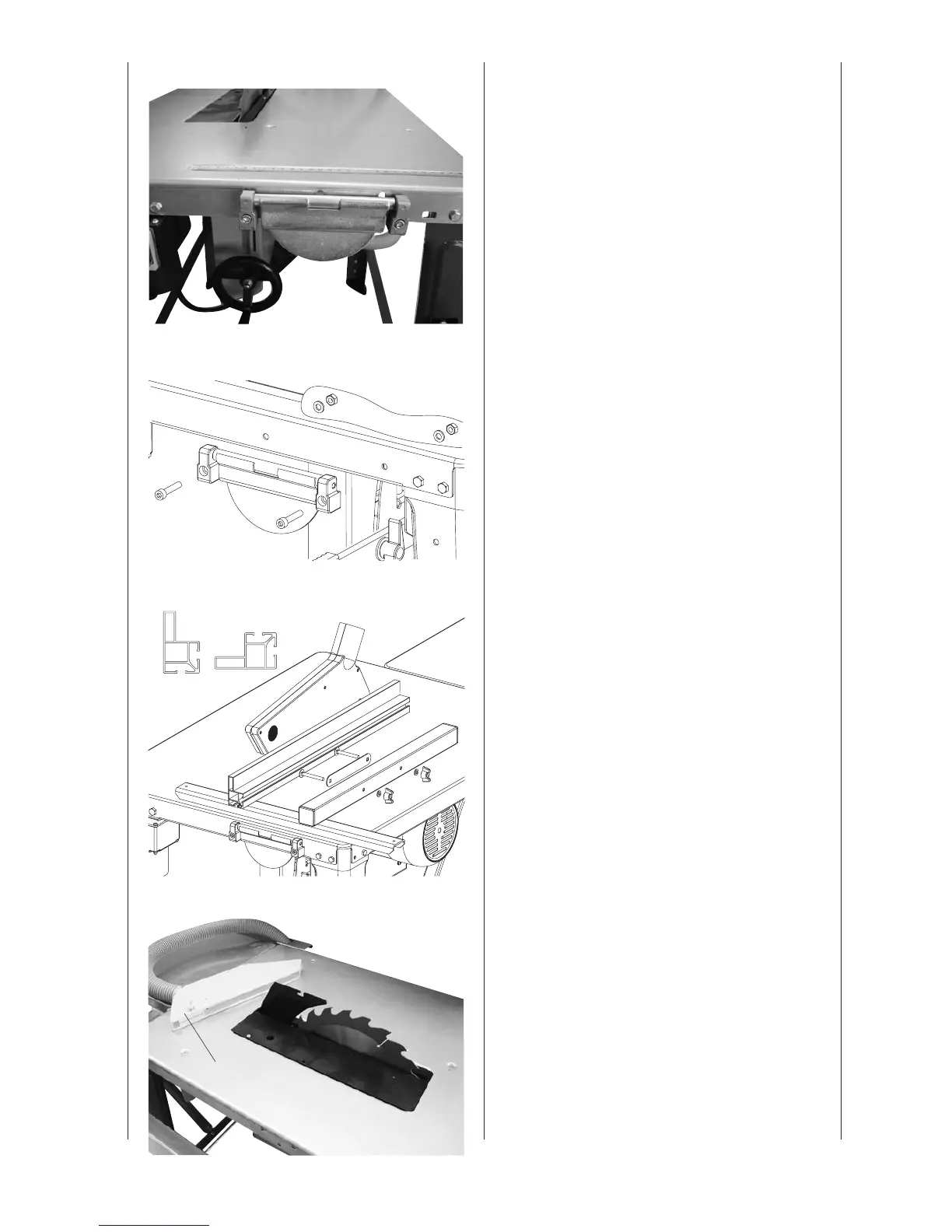

Fig. 17/17.1, Montage van de lengteaanslag
1. Zet de lagerstukken op het klemdeksel.
2. Monteer het klemdeksel met 2 cylinderschroeven M6
x 30, 2 waaierringen A 6,4 en 2 zeskantmoeren aan de
tafelplaat.
Fig. 18, Montage van de aanlegstaaf
• Monteerdetussenplaatmet2schroevenM6x50met
platte ronde kop, 2 sluitringen A 6 en 2 vleugelmoeren
aan de lengteaanslag.
• Schuif deaanlegstaaf op de tussenplaatenklem het
met de vleugelmoeren.
Legende Fig. 9
1 = hoog aanlegvlak
2 = laag aanlegvlak
Om vast te klemmen trekt u de klep van de klem omhoog
Om los te maken drukt u deze naar beneden.
Fig. 19. Verwisselen van zaagblad
Let op! Haal de netstekker uit de contactdoos.
Draai de vleugelschroef van de afzuigkap 20 los en ver-
wijder deze.
Fig. 17
Fig. 17.1
12
Fig. 18
Fig. 19
20
