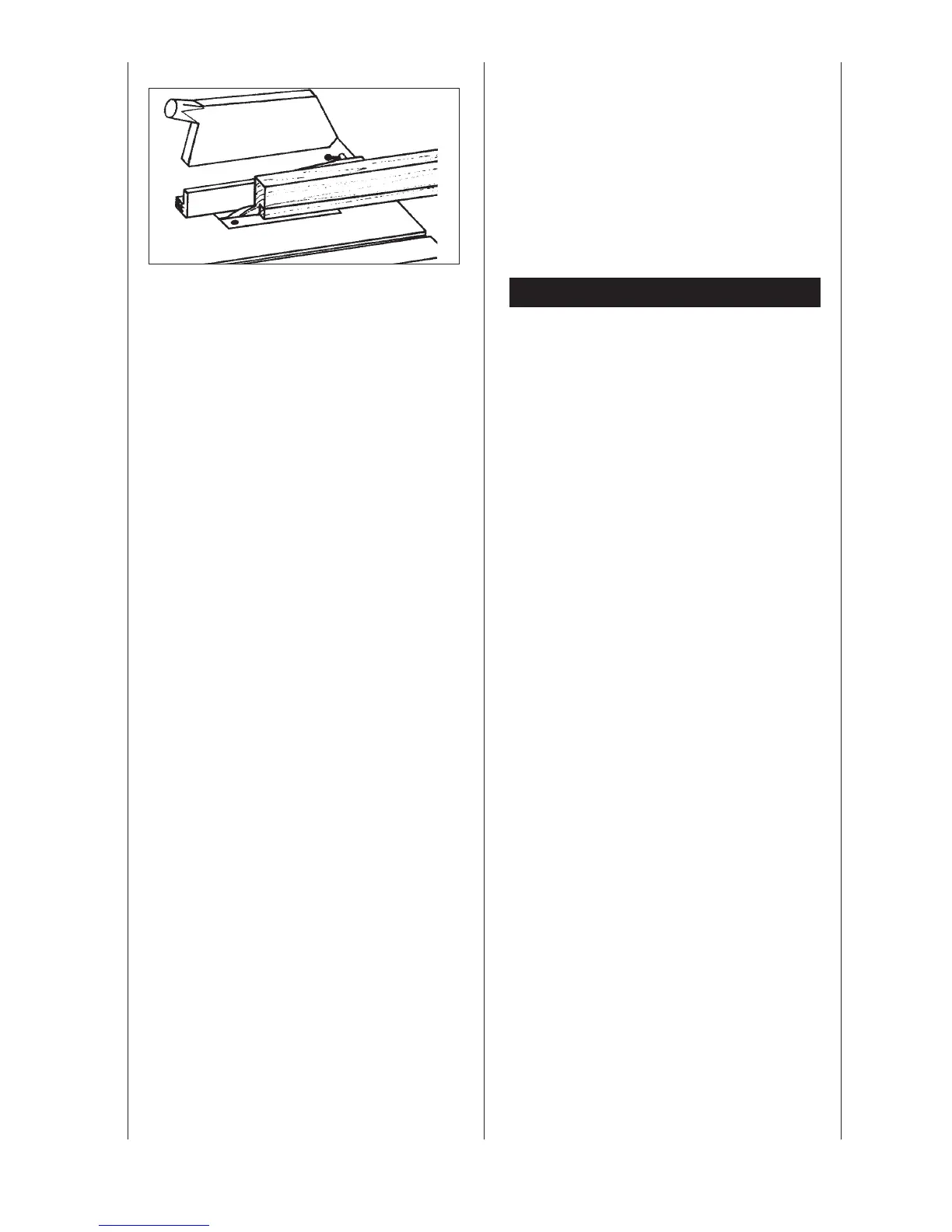

Fig. E
Verdekt zagen, sponningen zagen, Fig. E
Geeredschap: cirkelzaagblad voor fijnzagen
Werkwijze: Voor het zagen van sponningen de zaagvolg-
orde dusdanig kiezen dat de uitgezaagde lijst aan de kant
van het zaagblad weg van de aanslag valt. Voor verdekt
zagen of het zagen van sponningen de bovenste afzuigkap
verwijderen resp. opklappen en de splijtwig doen dalen.
Op een goede geleiding van het werkstuk letten (voorkom-
men dat het achterste aanslageinde eventueel kan uitwij-
ken.)
m
Elektrische aansluiting
De geïnstalleerde elektromotor is bedrijfsklaar aangeslo-
ten. De aanslui tingen zijn in overeenstemming met de
desbetreffende VDE- en DIN-bepalingen.
De netaansluiting en het eventueel vereiste verlengsnoer
die door de klant ter beschikking moeten worden gesteld,
dienen eveneens aan deze bepalingen te voldoen.
Belangrijke opmerkingen
De elektromotor 230 V/50 Hz is voor bedijfsmodus S6/
40% (400 V/50 Hz S6/15%) uitgerust.
Bij overbelasting van de motor wordt deze automatisch
uitgeschakeld. Na te zijn afgekoeld (duur kan verschillend
zijn) kan de motor weer ingeschakeld worden.
Beschadigde elektrische aansluitingen
Van elektrische leidingen wordt vaak de isolatie bescha-
digd.
Oorzaken zijn:
• Inklemming, wanneer leidingen door kieren van ven-
sters of deuren geleid worden.
• Knikken door ondeskundige bevestiging of geleiding
van de leidingen.
• Insnijdingendoordateroverdeleidingenheengereden
wordt.
• Beschadigingvandeisolatiebijuittrekkenuithetstop-
contact tegen de muur.
• Scheurendoorverouderdeisolatie.
Dergelijke, beschadigde elektrische leidingen mogen niet
gebruikt worden en zijn door de beschadiging van de iso-
latie levensgevaarlijk.
Elektrische leidingen regelmatig op beschadiging contro-
leren. Zorg ervoor dat bij een dergelijke controle de leidin-
gen niet op het stroomnet aangesloten zijn.
Elektrische leidingen moeten in overeenstemming zijn
met de desbetreffende VDE-en DIN-bepalingen. Gebruik
alleen maar aansluitingen die de kentekening H 07 RN
dragen. Het afdrukken van de typekentekening op de lei-
dingen is voorschrift.
Wisselstroommotor
• Denetspanningmoet230Volt–50Hzbedragen.
• Verlengingentoteenlengtevan25mmoeteneendoor-
snede van 1,5 mm2 hebben; voor een lengte langer dan
25 m moet dat minstens 2,5 mm2 bedragen.
• Denetaansluitingwordtmet16Atraagbeveiligd.Aan-
sluitingen en herstellingen aan de elektrische uitrusting
