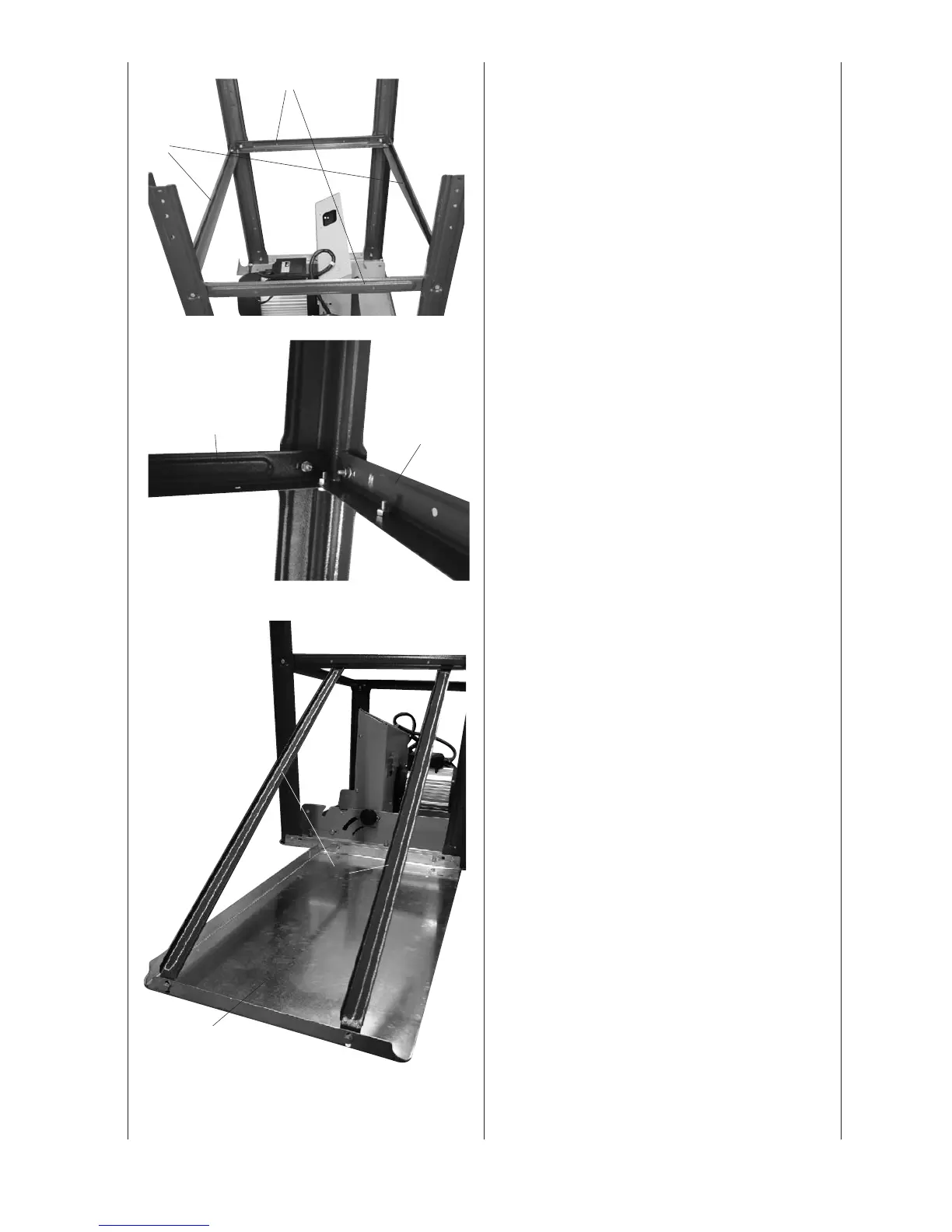

Obr. 6 / 6. 1.
Dvě podélné podpěry (10) a dvě příční podpěry (9) na-
montujte na nohy (2, 3, 4, a 5) pomocí 12 šroubů M6x16,
12 podložek a 12 matic M6. Dotáhněte rukou.
Obr. 7 / 7. 1. / 7. 2. / 7. 3.
Připojte prodlužovací plošinu (8) spolu s dvěma příčními
podpěrami (11) a příční podpěrou. Ke stolu je připevněte
šesti šrouby M6x16, šesti podložkami a šesti maticemi
M6. Dotáhněte prsty.
Nastavovací plošinu lze použít i z boční strany pily, tedy
jako rozšiřovací plochu.
Fig. 6
9
10
Fig. 6.1
10
9
Fig. 7
11
8
