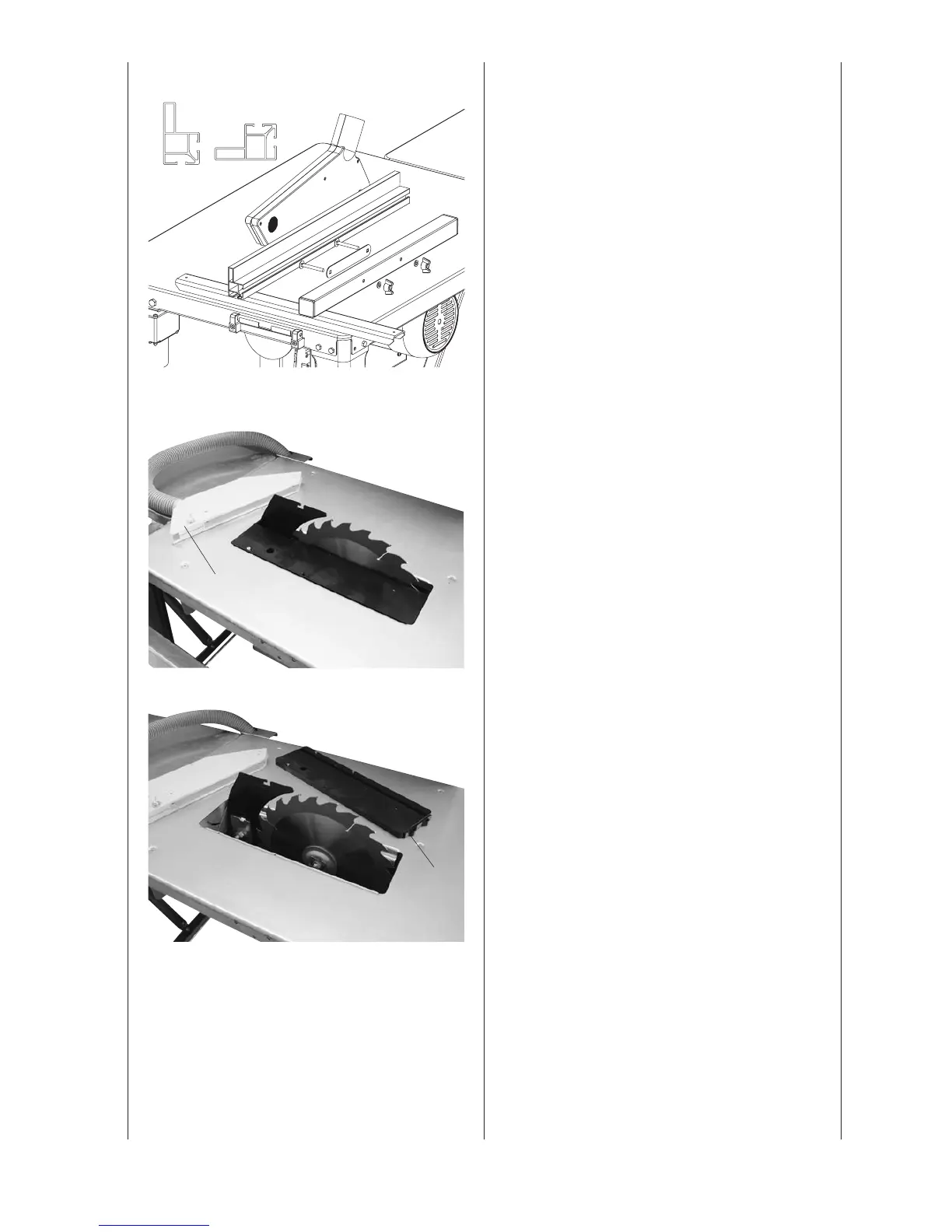

Obr. 18. Montáž záchytné podpěry.
Prostřední talíř namontujte na podélnou záchytku se
dvěma plochými okrouhlými šrouby M6x50, šrouby A6 a
křídlatými maticemi.
Záchytnou podpěru spojte se středním talířem a spojte
křídlatými maticemi.
Vysvětlivky:
1 = Vrchní povrch
2 = Spodní povrch
Zvedněte sponu, jestli chcete konstrukci zajistit, pro uvol-
nění zatlačte dolů.
Obr. 19. Výměna kotouče pily.
Varování: Stroj vypněte a vypojte z elektrické sítě!
Křídlatou matici na sací komoře (20) odšroubujte a ode-
jmete komoru.
Obr. 20.
Čtyři šrouby na kovovém lemu při kotouči (19) odejmete
a poté i lem.
