Scheppach ts 30 - Page 24

24

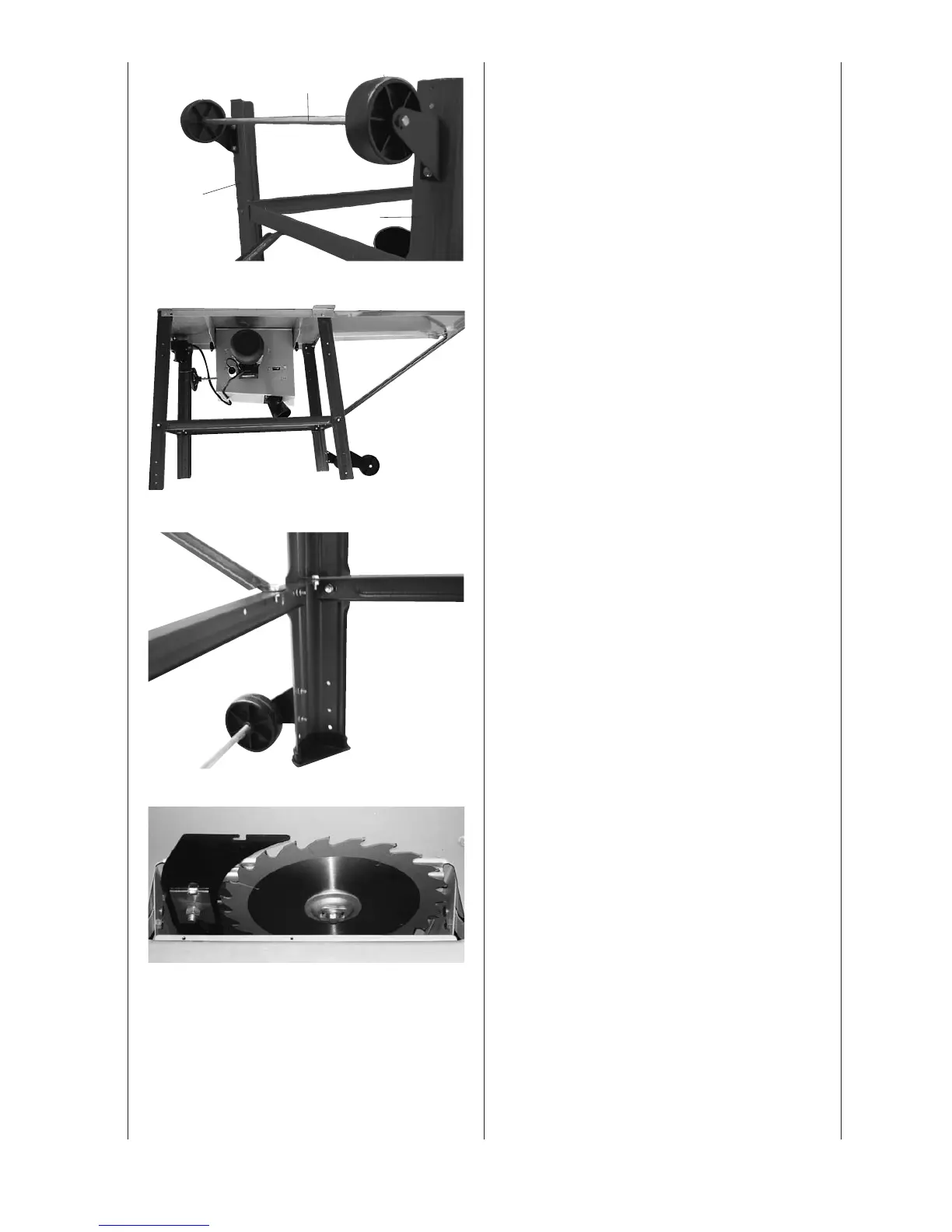

Fig. 9
Montieren Sie die Fahrvorrichtung (16) an die hinteren
Gestellfüße (4 und 5) mit 4 Sechskantschrauben M 6 x
16 , 4 Scheiben 6, und 4 Muttern M 6.
Die Schrauben von Hand leicht festziehen.
Fig. 10
Die Maschine auf die Füße stellen, alle Schrauben von
Tisch, Füße und Streben (außer der Fahrvorrichtung) fest
anziehen.
Fig. 11
Die Fahrvorrichtung in der Stellung fest anziehen, dass
dieRäderleichtdenBodenberühren.
Fig. 12 / 12.1
Montieren Sie den Spaltkeil zum Sägeblatt so, wie in der
Abb. beschrieben. Die Schraube leicht lösen, (nicht ganz
herausdrehen) nach der Einstellung wieder fest anziehen.
Die Sägeblatteinlage (19, Fig. 13) muss dabei entfernt
werden.
Fig. 10
Fig. 12
Fig. 11
Fig. 9
4
5
16
