ca. 3–8 mm

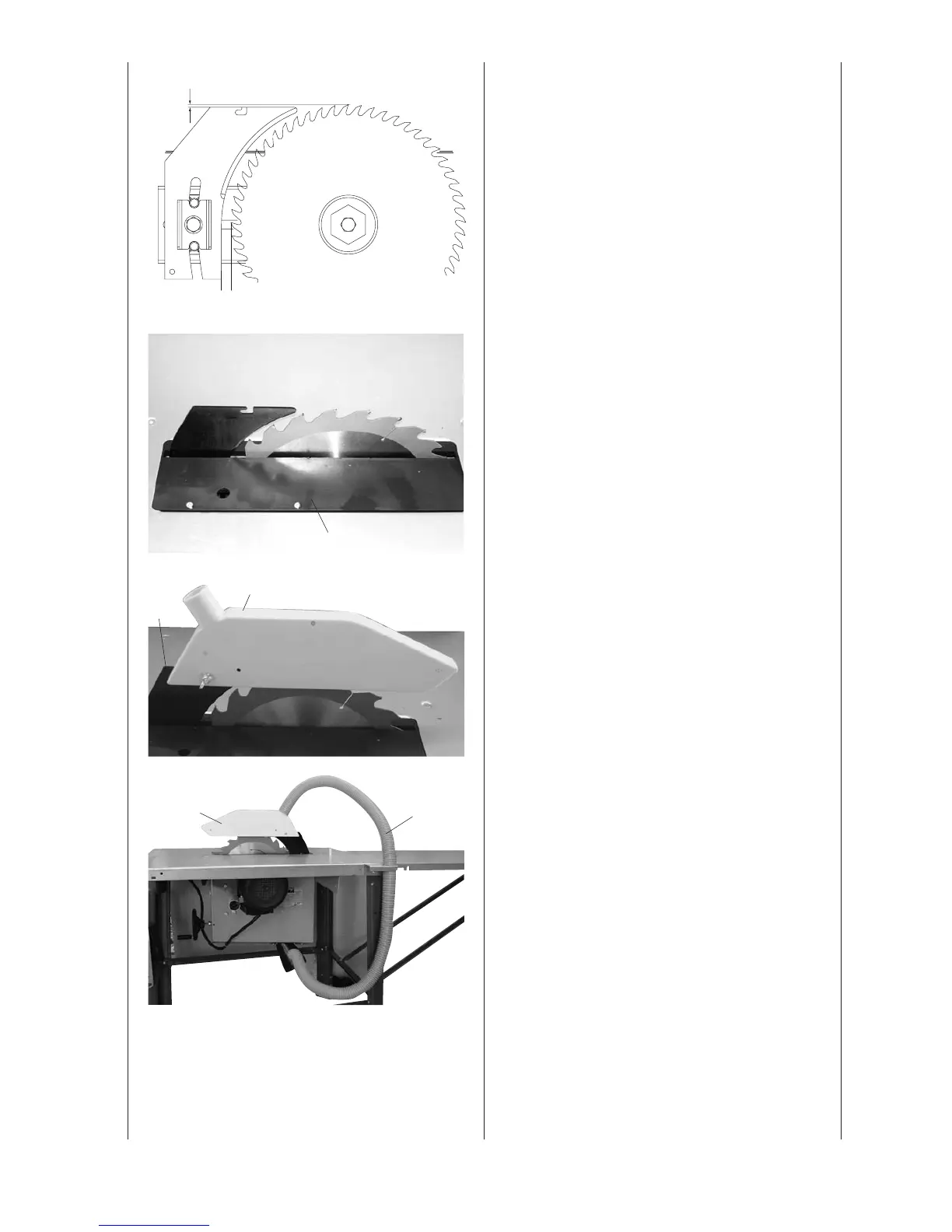

Fig. 13
Nach der Einstellung des Spaltkeils die Sägeblatteinlage
(19) mit 4 Flachkopfschrauben M 6 x 16 wieder befesti-
gen.
Fig. 14
Die Abdeckhaube (20) mit Rundkopfschraube M 6 x 25,
Scheibe 6 und Flügelmutter M6 an den Spaltkeil (18)
montieren.
Fig. 15
Den Absaugschlauch (21) mit der Absaughaube (20) und
dem Absaugstutzen verbinden.
Fig. 12.1
Fig. 13
19
Fig. 14
18
20
Fig. 15
20
21
