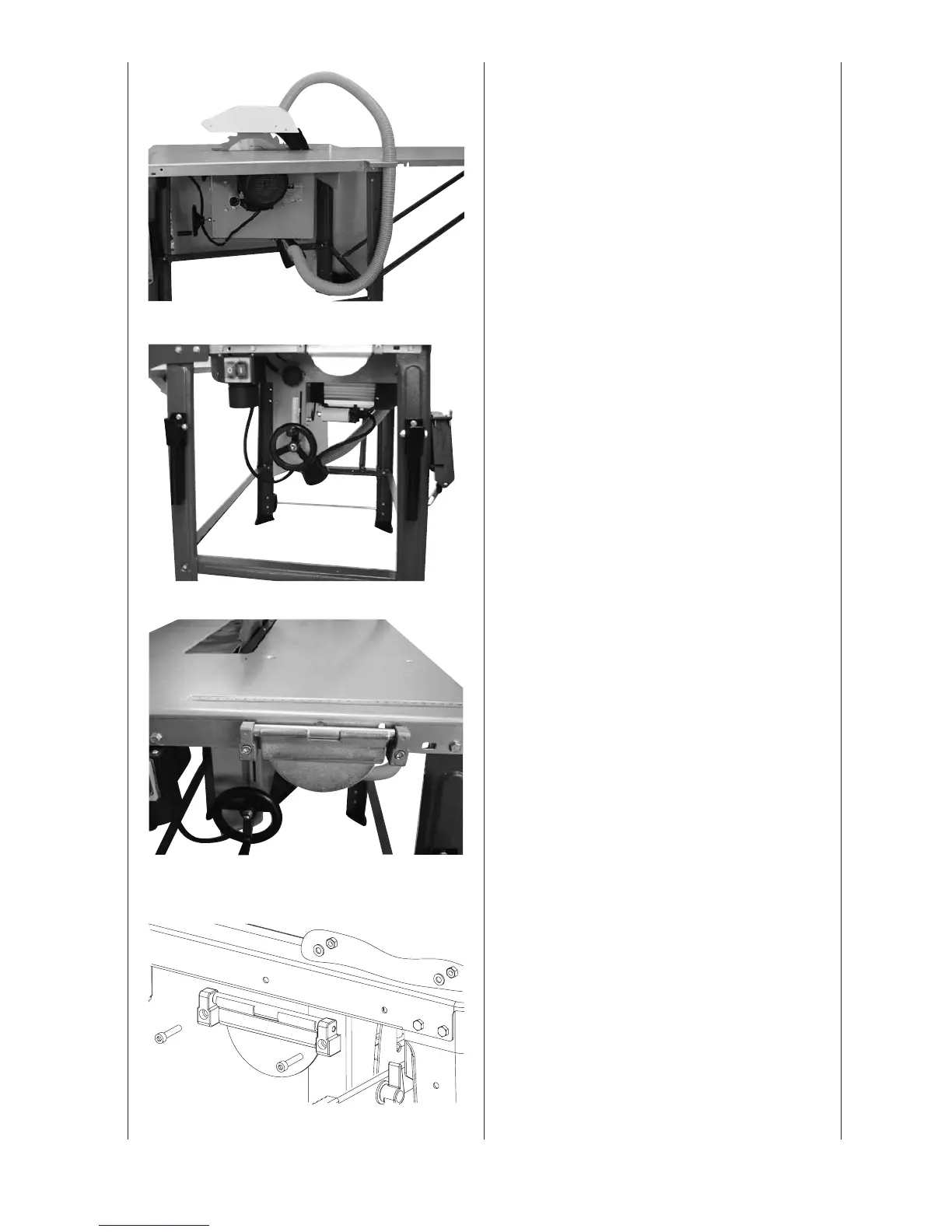

Fig. 16 / 16.1
Die Hakenschraube mit 2 Scheiben 6, 2 Muttern M6 an
der rechten Fußseite befestigen. Daran sind Sägeblatt-
schlüssel und der Schiebestock aufgehängt.
Die zwei Transportgriffe werden an der Vorderseite der Sä-
ge, an den Füßen links und rechts mit 4 Sechskantschrau-
ben M 6 x 16, 4 Scheiben 6, 4 Muttern M 6, montiert.
Montage des Längsanschlags, Fig. 17 / 17.1
Stecken Sie die Lagerstücke auf die Klemmplatte.
Montieren Sie die Klemmplatte mit 2 Zylinderschrauben
M6 x 30, 2 Fächerscheiben A 6,4 und 2 Sechskantmut-
tern an die Tischplatte.
Fig. 16
Fig. 16.1
Fig. 17
Fig. 17.1
