Scheppach ts 30 - Page 62

62

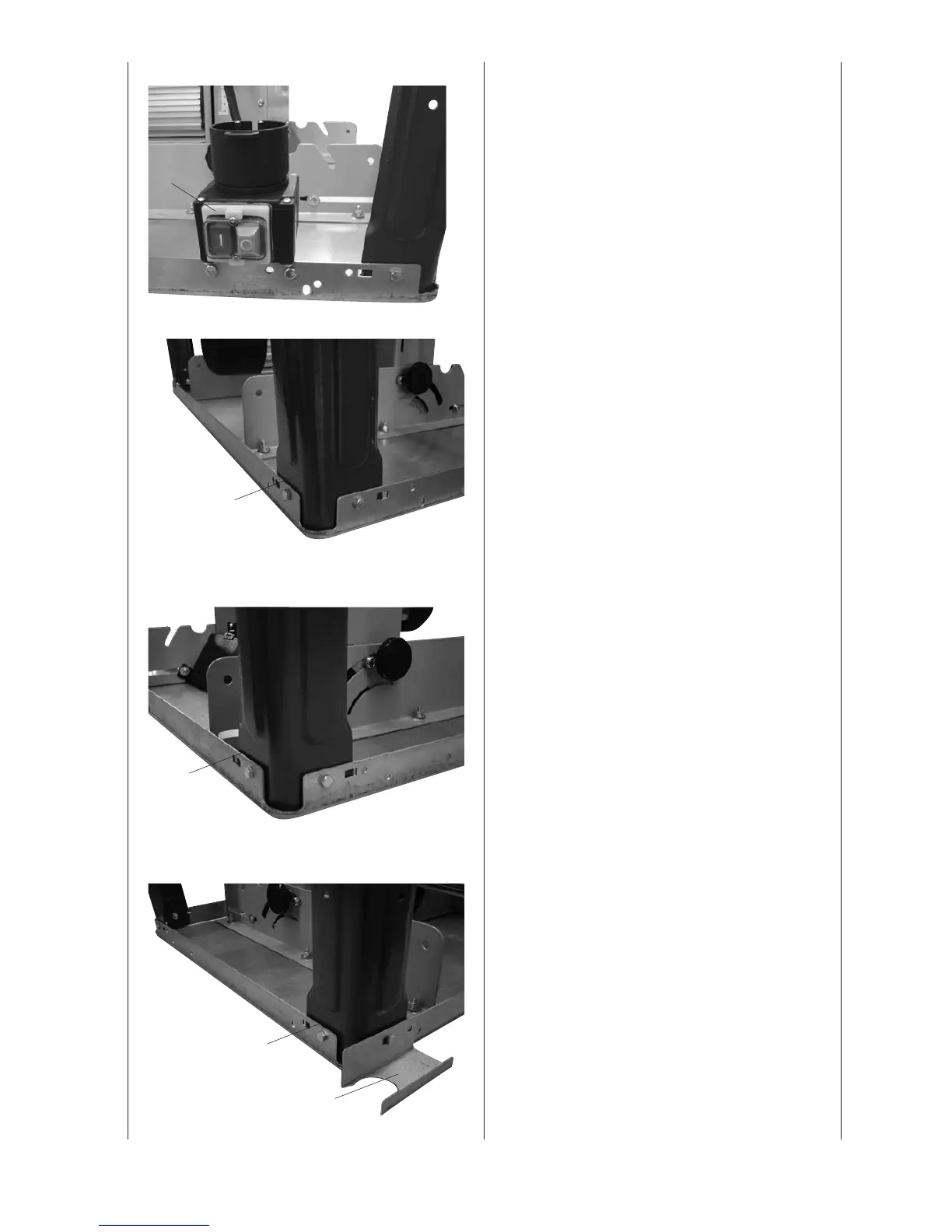

Fig. 2
Montare l’interruttore 6 al piano di lavoro usando 2 viti
esagonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Fig. 3
Montare la gamba (3) al piano di lavoro usando 2 viti esa-
gonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Stringere le viti leggermente a mano.
Fig. 4
Montare la gamba (4) al piano di lavoro usando 2 viti esa-
gonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Stringere le viti leggermente a mano.
Fig. 5
Montare la gamba (5) al piano di lavoro usando 2 viti esa-
gonali M6 x 16, 2 rondelle 6 e 2 dadi M6.
Stringere le viti leggermente a mano.
Fig. 2
6
Fig. 3
3
Fig. 4
4
Fig. 5
5
b
