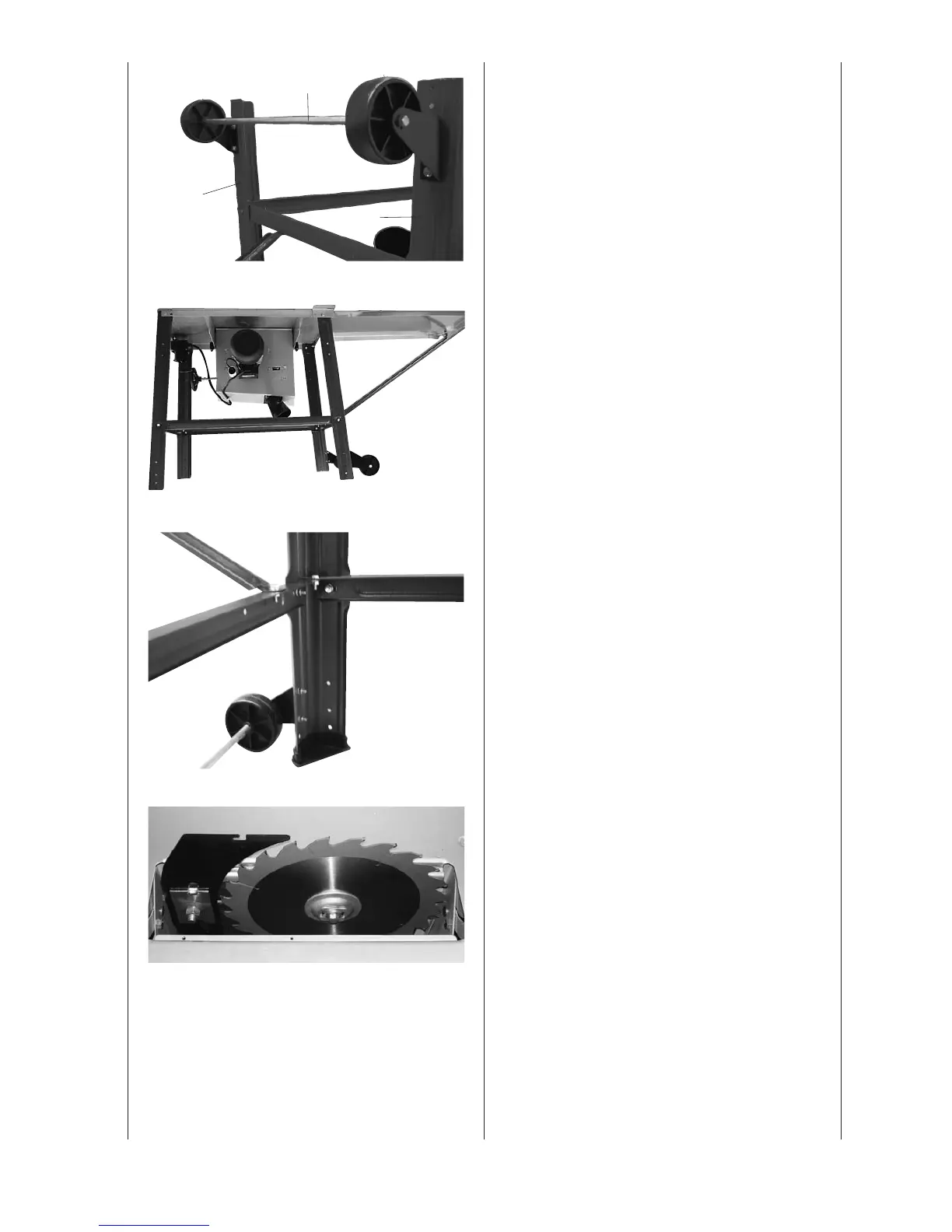

Fig. 9
Montare l’asta con le rotelle (16) alle gambe posteriori (4
e 5) usando 4 viti esagonali M 6 x 16 , 4 rondelle 6 e 4
dadi M 6.
Stringere le viti leggermente a mano.
Fig. 10
Posizionare la macchina con le gambe sul pavimento,
stringere tutte le viti del piano di lavoro, delle gambe e
dei rinforzi (eccetto le viti dell’asta con rotelle).
Fig. 11
Stringere l’asta con le rotelle nella posizione in cui le ro-
telle toccano leggermente il pavimento.
Fig. 12 /12.1
Montare il cuneo alla stessa distanza dalla lama come
illustrato nella figura. Allentare leggermente la vite (senza
svitarla completamente) e stringerla dopo aver eseguito la
regolazione necessaria. Per regolare il cuneo è necessario
rimuovere l’alloggiamento della lama (19), Fig. 15.
Fig. 10
Fig. 12
Fig. 11
Fig. 9
4
5
16
