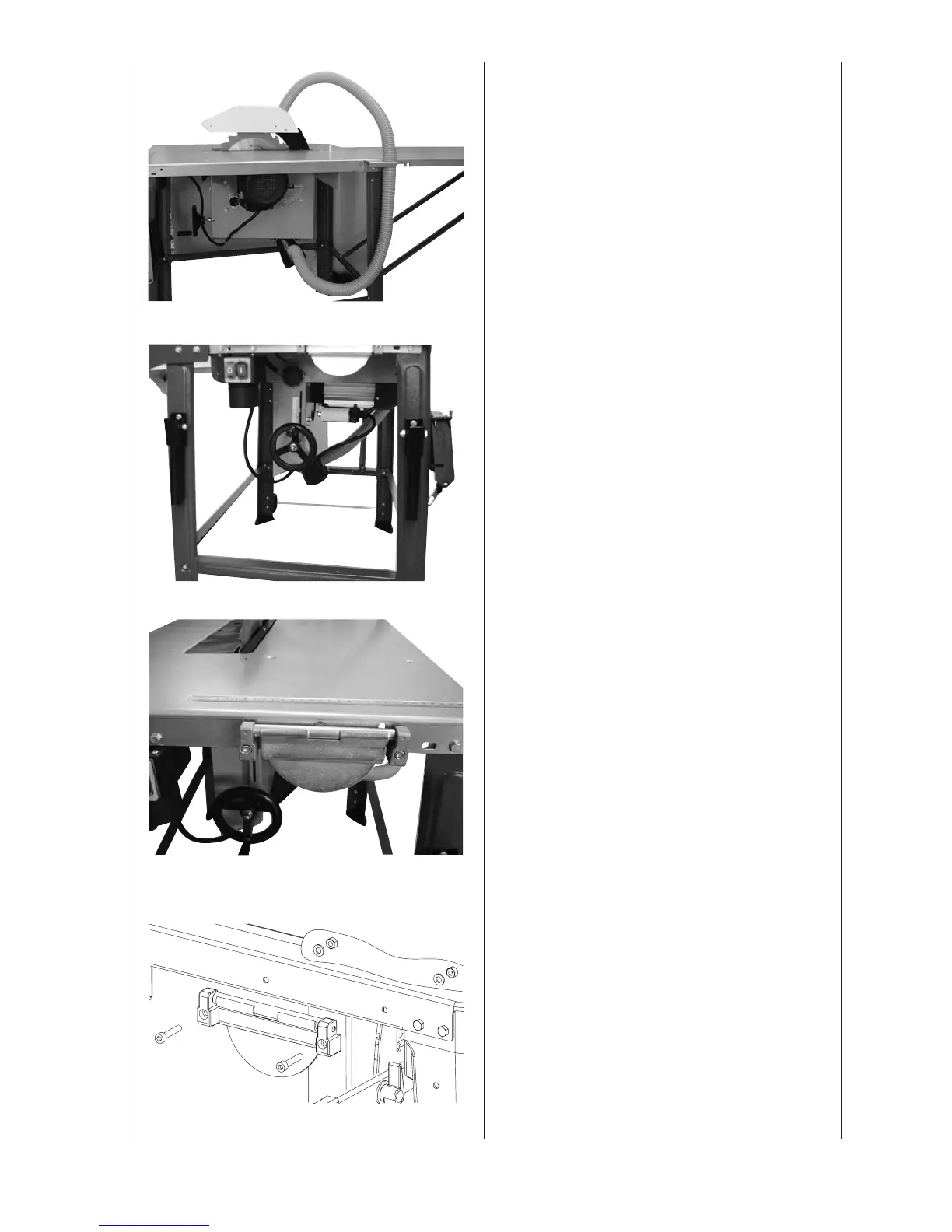

Fig. 16 / 16.1
Fissare la vite a gancio sulla parte destra della gamba con
2 rondelle 6 e 2 dadi. A questa vite sono agganciati la
chiave per la lama ed il portapezzo.
Le due maniglie di trasporto vengono montate sulla parte
anteriore della sega, sulle gambe sinistra e destra, con 4
viti esagonali M 6 x 16, 4 rondelle 6 e 4 dadi M 6.
Fig. 17/17.1, Montaggio dell’arresto longitudinale
• Inserirelesedideicuscinettisuigalletti.
• Montareilgallettosulpianodeltavolocon2viticilin-
driche M6 x 30, 2 rondelle a stella A 6,4 e due viti a
testa esagonale.
Fig. 16
Fig. 16.1
Fig. 17
Fig. 17.1
