Scheppach ts 30 - Page 74

74

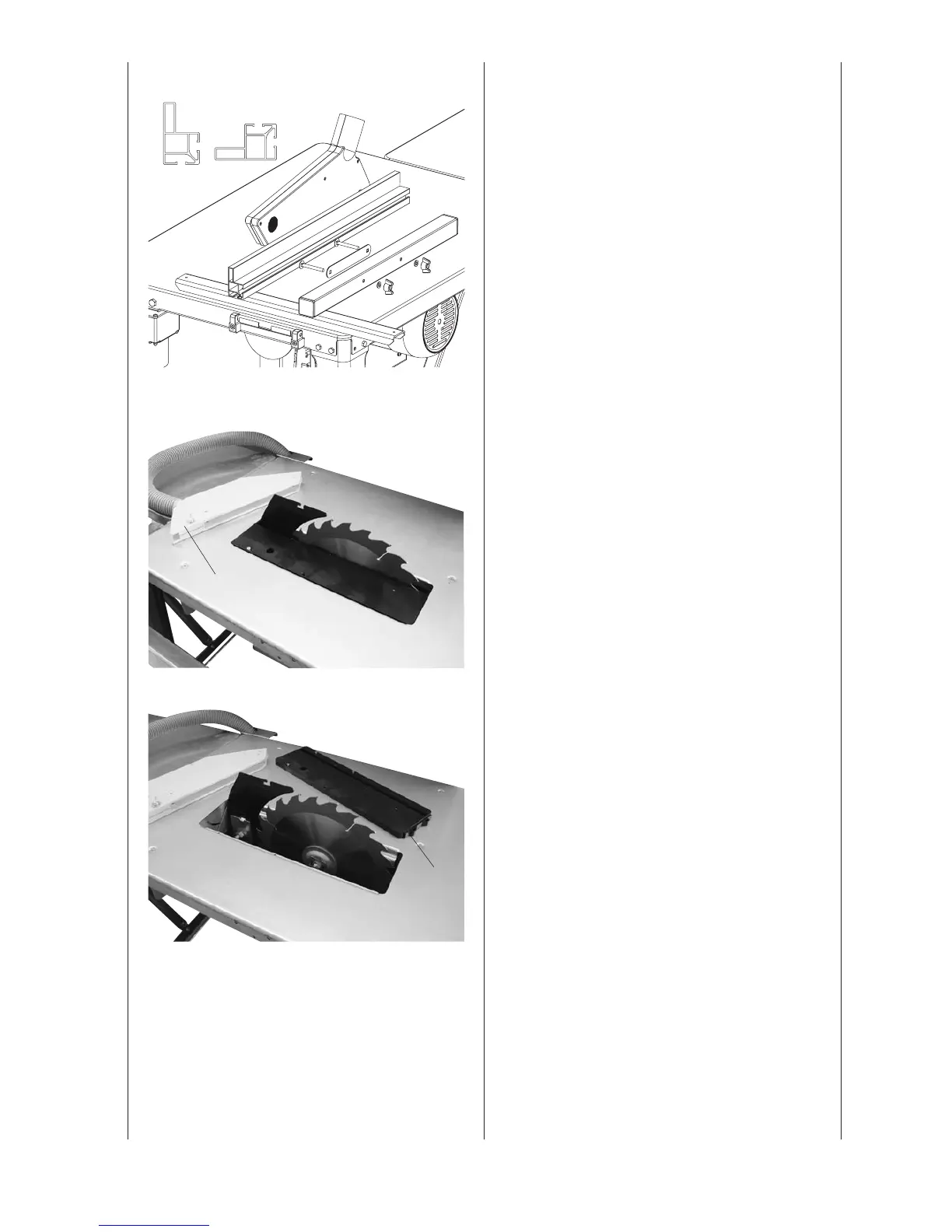

Fig. 18, Montaggio del lardone di fine corsa
• Montarel’intercalarecon2bulloniatestatondaequa-
dro sottotesta M6 x 50, 2 rondelle A 6 e 2 dadi ad
alette sull’arresto longitudinale.
• Spingereillardonesull’intercalareessarloconidadi
ad alette.
Legenda Fig. 9
1 = Faccia superiore
2 = Faccia inferiore
Per fissare, tirare il galletto verso l’alto; per allentare,
spingere verso il basso.
Fig. 19. Sostituzione della lama
Attenzione! Staccare la spina della corrente.
Allentare la vite ad alette della cappa di aspirazione (2) e
rimuovere la cappa.
Fig. 20
Allentare le 4 viti con intaglio a croce dell’inserto e ri-
muoverlo.
12
Fig. 18
Fig. 19
20
Fig. 20
19
