Aufzug-Positionssystem USP 30 / 100

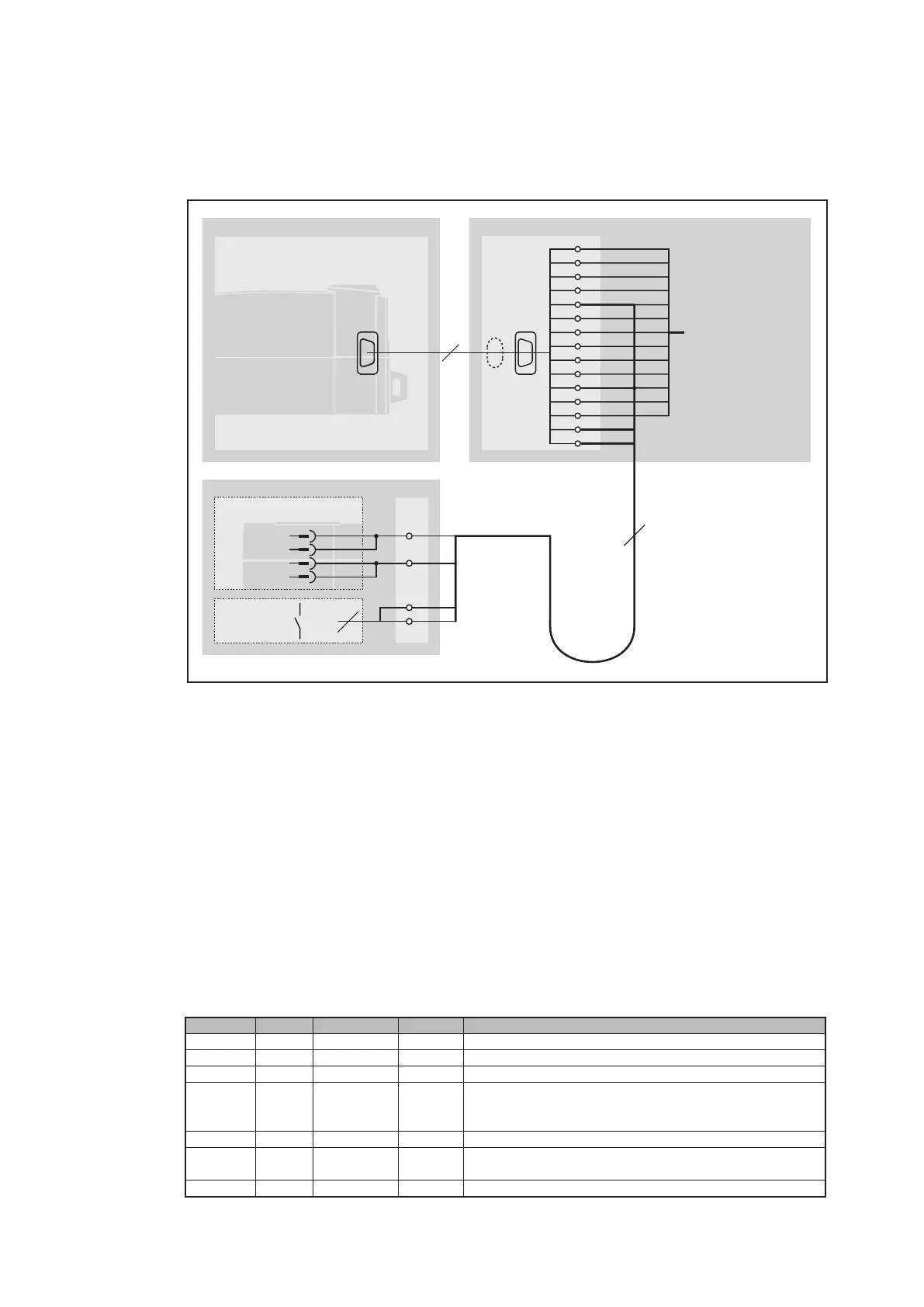

Anschlussplan
Verfügbare Systemvarianten
• USP 30 – M24BS
• USP 30 – M25GD
• USP 30 – M24BS/8
• USP 30 – CanOpen
• USP 100 – M24BS
• USP 100 – M25GD
• USP 100 – M24BS/8
• USP 100 – CanOpen
Die Varianten unterscheiden sich durch die Schnittstellenprotokolle im SSI-Format (s. technische Daten).
Weitere Schnittstellenprotokolle können auf Anfrage realisiert werden.
Bedeutung der LED-Zustandsanzeige
LED 1 LED 2 Referenz
Bedeutung / Betriebsmodus
Empfänger aus aus A
Gerät ohne Betriebsspannung
grün grün B
Normaler Betriebsmodus, Gerät sendet Positionsdaten
grün gelb D
Gerät versucht sich auf das Sendersignal zu synchronisieren
grün rot E
Signal fehlerhaft, Position konnte nicht festgestellt werden.
Jedes fehler hafte Signal schaltet die LED bis zum nächsten
korrekten Signal auf rot
grün gelb blinkend C
Initialisierungsfahrt aktiv (nur USP 100)
grün aus C
Initialisierungsfahrt korrekt beendet, Aus- und Einschalten
notwendig (nur USP 100)
Sender gelb – –
Normaler Betriebsmodus, Gerät sendet Ultraschallimpulse
15 Can high
9 +24V
10 Select SSI / RS 485
11 Correction Sensor
12 Reserved
13 SSI_Data
14 SSI_Clock
4 Reserved
7 SSI_Clock
5 GND
8 Can low
6 SSI_Data
3 Reserved
2 GND_Trigger
1Trigger
X1
Sub-D
15 pol.
15
2(4)
15
11
12
13
14
10
6
7
8
9
5
1
2
3
4
Sub-D
15 pol.
1 / 2Trigger
3 / 4 GND_Trigger
2
BU
BN
BN
3
1
4
2WH
BU
BK
5
11
2
1
USP 30
USP 100
M = Übertragungsrichtung: MSB First;
24 = Länge des Datenpaketes: 24 Bit;
25 = Länge des Datenpaketes: 25 Bit;
B = Code: Binär;
G = Code: Gray;
S = Anzahl der eingelesenen Datenpakete: Einfach (1x);
D = Anzahl der eingelesenen Datenpakete: Doppelt (2x);
/8 = Datenlänge beim asynchronen Protokoll 8 bit
Schachtkopf
USP Empfänger
Schaltschrank
Aufzugkabine
USP Sender
Korrektur-
sensor
