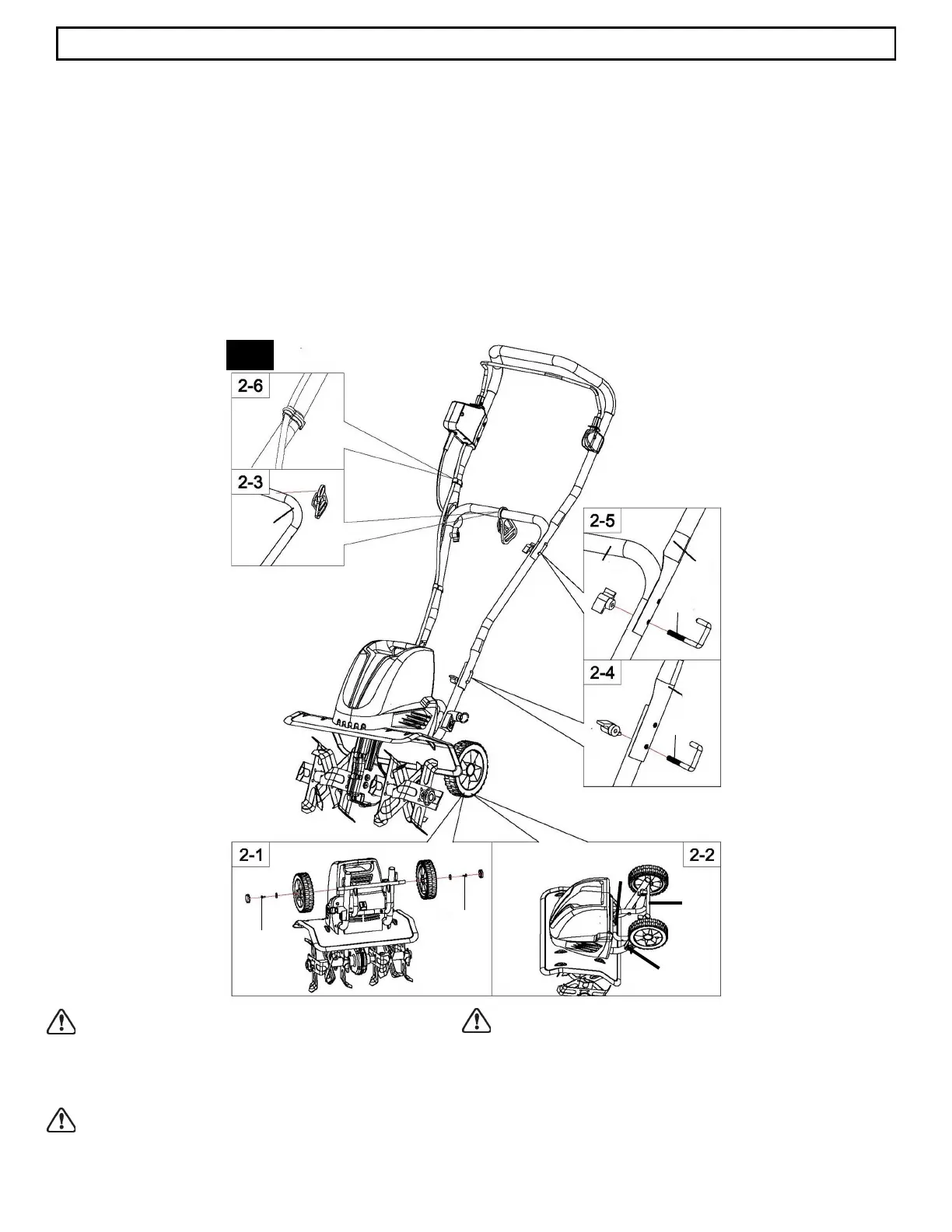

4. Faites glisser le dispositif de retenue de câble sur la section
centrale du guidon. (Fig. 2-3)
5. Fixez la section centrale du guidon aux sections inférieures du
guidon en utilisant les deux J-boulons M6 et les écrous à oreille
fournis. (Fig. 2-4)
6. Attachez la section supérieure du guidon à la section centrale
du guidon en utilisant les deux J-boulons M6 et les écrous à
oreille fournis. (Fig. 2-5)
7. Utilisez les deux attaches de câble fournies pour fixer
solidement le câble. (Fig. 2-6)
ASSEMBLAGE
5
Modèle TC70135S
Ce produit doit être assemblé correctement avant d'être utilisé.
1. Enlevez les vis (M5 x 12) et les rondelles du châssis de roue.
Insérez les roues sur l’essieu du châssis de roue, puis fixez
les rondelles et les vis (M5 x 12) pour assujettir solidement.
(Fig. 2-1)
2. Pressez pour enfoncer les garde-roue dans la roue et
les garde-roue aux extrémités des essieux. Vous pouvez
utiliser un marteau pour les asseoir solidement dans les
roues. (Fig. 2-1)
3. Abaissez le châssis de roue en appuyant sur le bouton de
verrouillage à l'arrière du carter de moteur pour dégager le
châssis (Étape A). Abaissez le châssis de roue (Étape B) et
retirez la goupille de verrouillage de la section inférieure du
guidon (Étape C). Alignez la goupille de verrouillage avec le
trou dans le châssis de roue, puis relâchez-la pour verrouiller
en position le châssis de roue. (Fig. 2-2)
AVERTISSEMENT : Si des pièces sont endommagées ou
manquantes, n’utilisez pas ce produit tant qu’elles ne sont
pas remplacées. Le non-respect de cette consigne peut
entraîner des blessures graves. Appelez notre service
clientèle au 1-800-618-7474pour obtenir de l’assistance.
AVERTISSEMENT : Ne branchez pas l’alimentation tant que
l’assemblage n’est pas terminé. Le non-respect de cette
consigne peut entraîner un démarrage accidentel pouvant
causer des blessures graves.
AVERTISSEMENT : Ne tentez pas de modifier ce
produit ou de créer des accessoires non recommandés pour ce
produit. Toute altération ou modification de ce type constitue une
utilisation abusive et peut provoquer une condition dangereuse
entraînant des blessures graves possibles.
Section centrale
du guidon
Section centrale
du guidon
Section supérieure
du guidon
Section centrale
du guidon
A
B
C
2
M5x12
M5x12
M6
M6
