6
Modèle TC70135S
INSTRUCTION D'ASSEMBLAGE DU PEIGNE RÉGLABLE
Les peignes sont identifiés (A, B, C, D) avec les lettres estampées dans les manchons du peigne.
PASSER DE SIX PEIGNES À QUATRE
PEIGNES
Levez les anneaux de la tige de verrouillage et
enlevez les tiges de verrouillage aux deux
extrémités de l’axe. Enlevez les peignes A et D
de l'axe. (Fig. 3)
PASSER DE QUATRE PEIGNES À SIX
PEIGNES
Installez le peigne A et D sur l'axe, comme
illustré. Assurez-vous que les trous dans les
manchons du peigne et l'axe sont alignés.
Insérez la tige de verrouillage dans les trous et
tirez l’anneau de la tige de verrouillage vers le
bas pour bloquer la tige en place. Assurez-vous
d’installer les peignes comme illustré à la Fig. 3.
Les peignes ne peuvent être fixés si assemblés
dans une autre séquence de position de peignes.
(Fig. 3)
Si les tiges de verrouillage sont perdues ou mal
placées, les peignes A et D peuvent être fixées à
l’aide des boulons à tête hexagonale M8 X 35 et
écrous de blocage M8 supplémentaires fournis.
(Fig. 4)

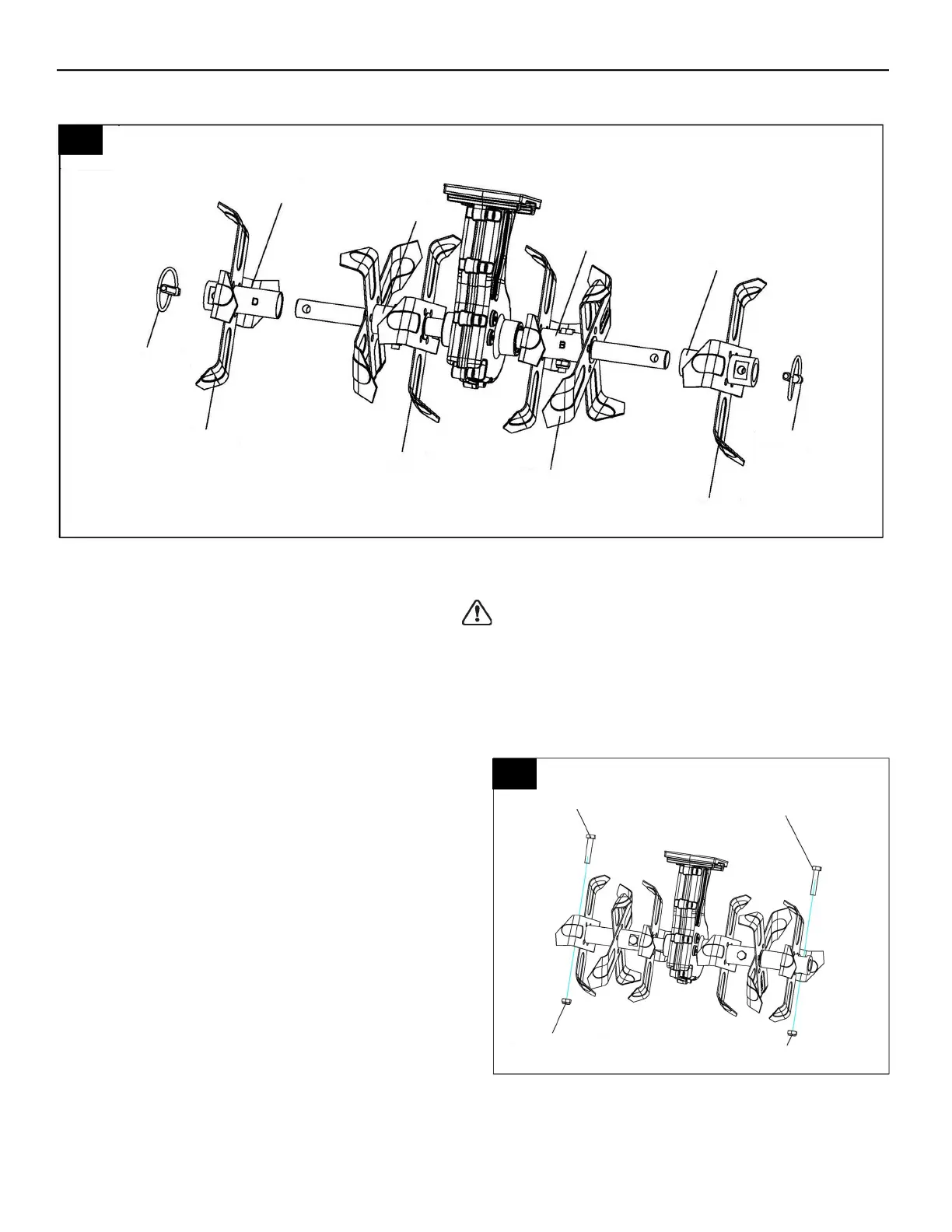

3
Tige de
verrouillage Ø8
Manche
Manche
Manche
Manche
Peigne D
Peigne C
Peigne B
Peigne A
Tige de
verrouillage Ø8
AVERTISSEMENT: Avant d'ajuster l'assemblage du
peigne, débranchez l’alimentation. Le non-respect de
cette consigne peut entraîner des blessures graves.
4
Contre-écrou hexagonal M8
Contre-écrou hexagonal M8
Boulon à tête
hexagonale M8x35
Boulon à tête
hexagonale M8x35
