4. Die Leuchtdioden
4 Die Leuchtdioden
4.1 PTC-IIex, PTC-IIusb und PTC-IInet
4.1.1 PTC-IIex
PACTOR−I
AMTOR
AUDIO
CW PACKET
FAX/SSTV
RTTY
PACTOR−II
SCS PTC−IIex
DSP Multimode PACTOR−Controller
Connected
DQPSK
MaxSpeed
Traffic/CD Error/Rq
HiSpeed
DBPSK
Send/PTT

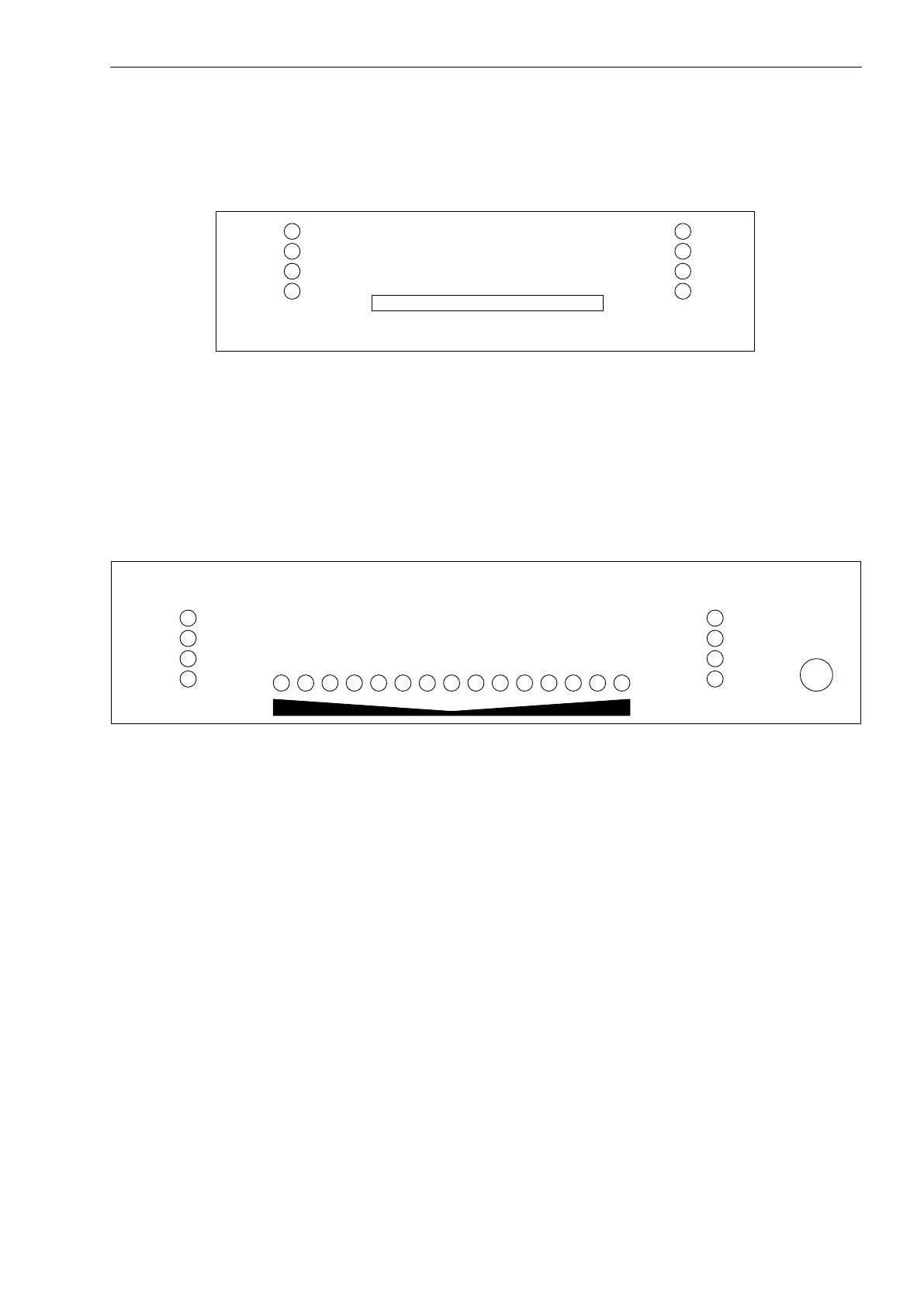

Abbildung 7: Die PTC-IIex Front
Der SCS-PTC-IIex ist mit 8 zweifarbigen Leuchtdioden zur Anzeige der wichtigsten Statuszustände
und einer 15-stelligen roten Abstimmanzeige ausgestattet. Die Bedeutung der Leuchtdioden zeigt die
Übersicht 4.1.3.
4.1.2 PTC-IIusb und PTC-IInet
Connected
DQPSK
MaxSpeed
Traffic/CD Error/Rq
HiSpeed
DBPSK
Send/PTT
AMTOR
AUDIO
CW
FAX/SSTV
RTTY
PACTOR−II
PACKET
PACTOR−I
SCS
DSP Multimode PACTOR−Controller
PTC−IIusb
ON/OFF
Abbildung 8: Die PTC-IIusb Front (PTC-IInet identisch)
Der SCS-PTC-IIusb und der PTC-IInet sind mit 8 zweifarbigen Leuchtdioden zur Anzeige der wich-
tigsten Statuszustände und einer 15-stelligen zweifarbigen Abstimmanzeige ausgestattet. Die Bedeu-
tung der Leuchtdioden zeigt die Übersicht 4.1.3.
4.1.3 Leuchtdioden
PACTOR-I / PACTOR-II:
Diese Leuchtdiode zeigt den PACTOR-Modus bei einem Connect oder im Listen-Mode an.
PACTOR-III-Betrieb wird durch rot/grünes Blinken der PACTOR-I/II-LED angezeigt.
AMTOR / RTTY:
Zeigt an, ob der PTC in AMTOR oder RTTY arbeitet.
AUDIO / FAX/SSTV:
Zeigt an, ob der PTC als Audio-Denoiser/Filter oder als FAX/SSTV-Modem arbeitet.
CW / PACKET:
Zeigt an, ob der PTC als CW-Dekoder oder als Packet-Radio-TNC arbeitet.
Connected / Send/PTT:
Connected leuchtet im verbundenen Zustand (AMTOR, PACTOR) permanent. Im STBY-Zustand
blinkt die LED im 1-Sekunden-Takt, falls ungelesene Nachrichten an die eigene Adresse (=MYcall)
in der PTC-Mailbox vorhanden sind.
