Vorschau der Hauptteile
7、X Beam set
8、Laser module
1、Back Beam
2
、
Front
Beam
6、Mainboard support
3、Left Beam
4、Right Beam
5、Foot
support
5
5
Haupteinheit:
1、Back Beam
2、Front Beam
3、Left Beam
4、Right Beam
5、Foot support
6、Mainboard support
7、X Beam set
8、Laser module
9、Air tube

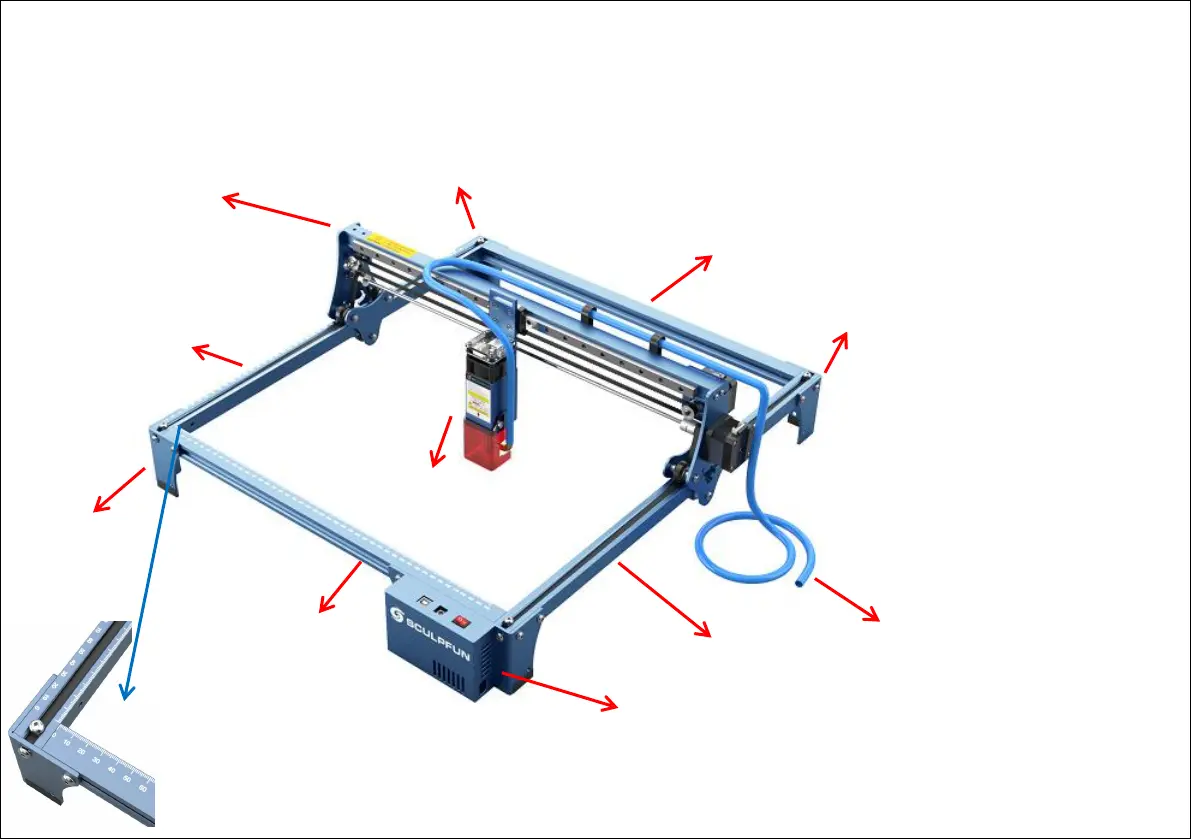

Notiz! Dieses Bild ist
das Gesamtbild nach
Abschluss der Montage.
Wenn Sie sich in den
folgenden Schritten über
die Installationsdetails im
Unklaren sind, können
Sie dies anhand dieses
Bildes überprüfen.
Notiz! Achten Sie auf die Details der
Skalenlinie am unteren linken Eckbalken,
beziehen Sie sich auf dieses Bild, um zu
beurteilen, ob die Installation korrekt ist
9、Air tube （inner 7.5mm ）
