Vorschau der Hauptteile
7、X Strahlensatz
8、Lasermodul
1、Back Beam
2
、
Front
Beam
6、Mainboard-Unterstützung
3、Left Beam
4、Right Beam
5、Fußstütze
5
5
Hinweis! Achten Sie auf die Details
der Skalenlinie am unteren linken
Eckbalken. Beziehen Sie sich auf
dieses Bild, um zu beurteilen, ob die
Installation korrekt ist
Haupteinheit:
1 、 Rückstrahl
2 、 Frontbalken
3 、 Linker Strahl
4 、 Rechter Strahl
5 、 Fußstütze
6 、 Mainboard-
Unterstützung
7 、 X Strahlensatz
8 、 Lasermodul

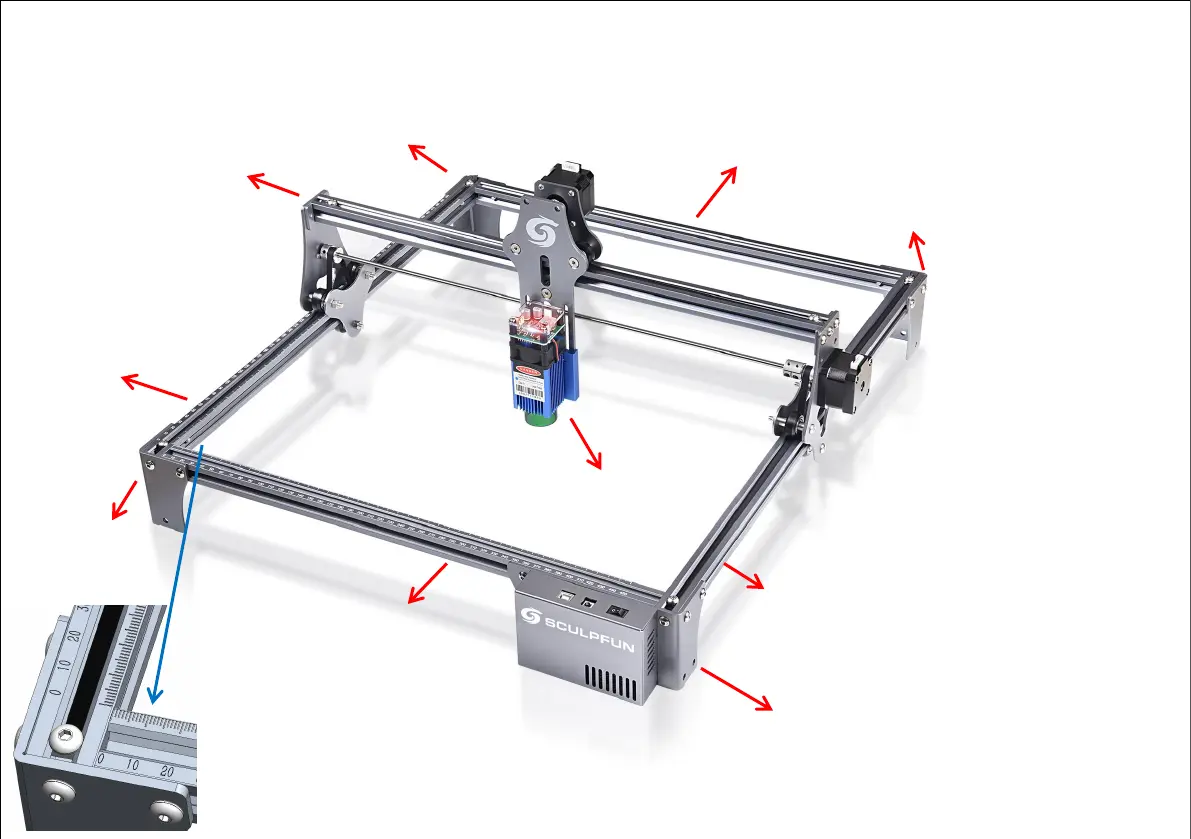

Hinweis!
Dieses Bild ist das
Gesamtbild nach
Abschluss der
Montage. Wenn Sie in
den folgenden
Schritten die
Installationsdetails
nicht kennen, können
Sie dies anhand dieses
Bildes überprüfen.
