SCULPFUN S9 - Page 14

Schritt 2 Montieren Sie den X-Balkensatz und den vorderen Balken
1
1
2
F
ront
B
eam
3
3
4
4
5
5
Motherboard-
Stativ
Stativ

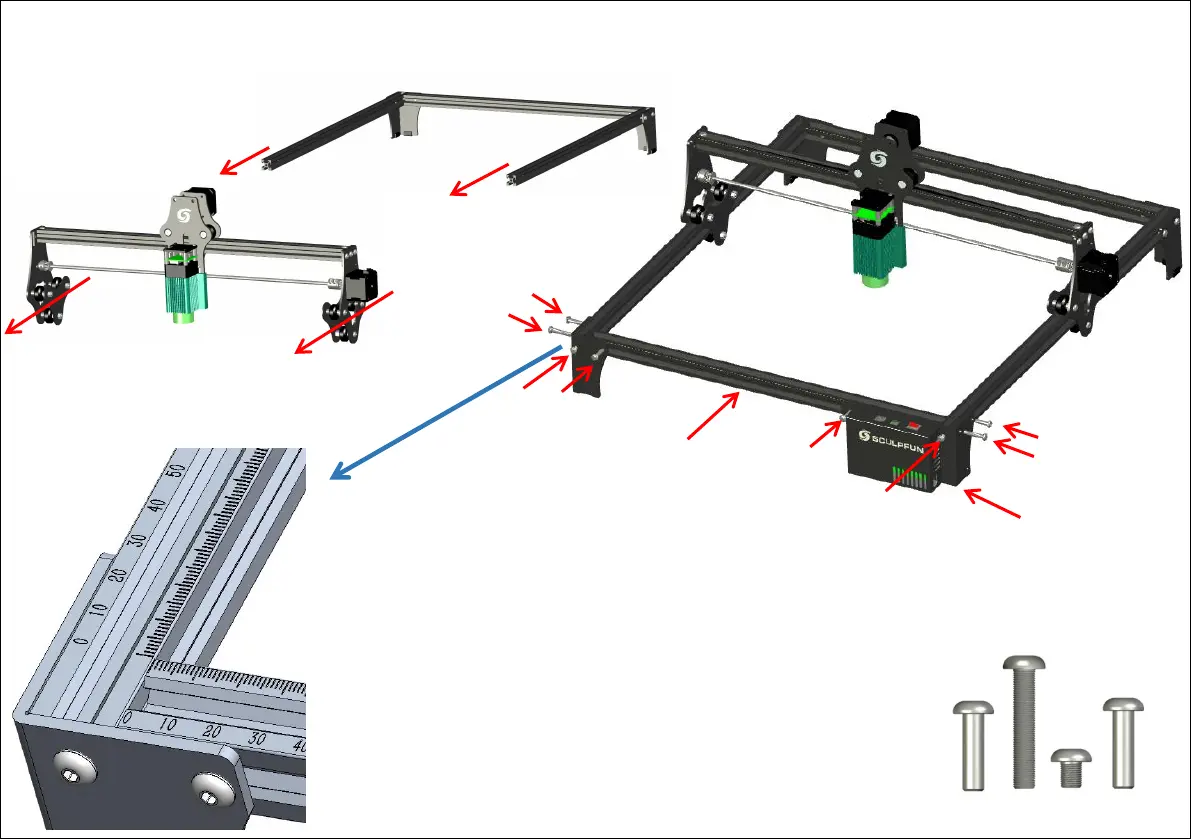

Montageschritte:
1 、 Schieben Sie die X-Trägerbaugruppe in den U-förmigen Rahmen
und achten Sie dabei auf die Richtung des weißen Logos!
2 、 Erforderliche Komponenten: Stativ * 1, Motherboard-Stativ,
Frontrahmenbalken, Step3-Schraubensatz, T-förmiger
Sechskantschlüssel.
3 、 Montieren Sie das Stativ, das Hauptplatinenstativ und den
vorderen Rahmenbalken gemäß der rechten Abbildung, installieren Sie
sie in der Reihenfolge von Schritt 12345 und ziehen Sie die Schrauben
1/3/4/5 in der Reihenfolge an.
1 3 4 5
M5*18
M5*30
M5*8
M5*18
