Passaggio 2 Assemblare il set di travi X e la trave anteriore
1
1
2
F
ront
B
eam
3
3
4
4
5
5
Treppiede per
scheda madre
Treppiedi
Fasi di montaggio ：

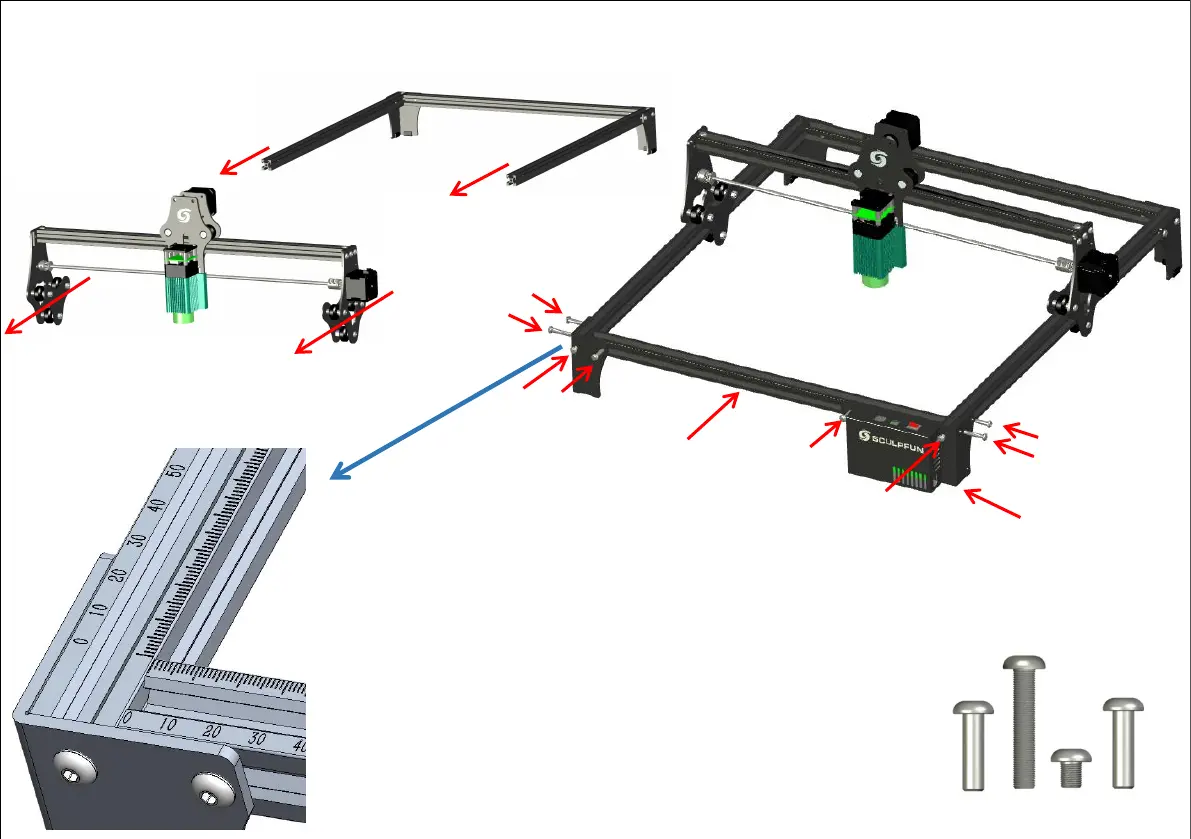

1 、 Spingere il gruppo del raggio X nel telaio a forma di U, prestando
attenzione alla direzione del logo bianco!
2, componenti necessari: treppiede * 1, treppiede della scheda madre,
trave del telaio anteriore, pacchetto di viti Step3, chiave esagonale a
forma di T.
3 、 Assemblare il treppiede, il treppiede della scheda principale e la
trave del telaio anteriore secondo la figura a destra, installarli
nell'ordine del passaggio 12345 e serrare le viti 1/3/4/5 nell'ordine.
1 3 4 5
M5*18
M5*30
M5*8
M5*18
