SCULPFUN S9 - Page 44

Paso 2 Ensamble el conjunto de vigas X y la viga delantera
1
1
2
F
ront
B
eam
3
3
4
4
5
5
Trípode de
placa base
Trípode

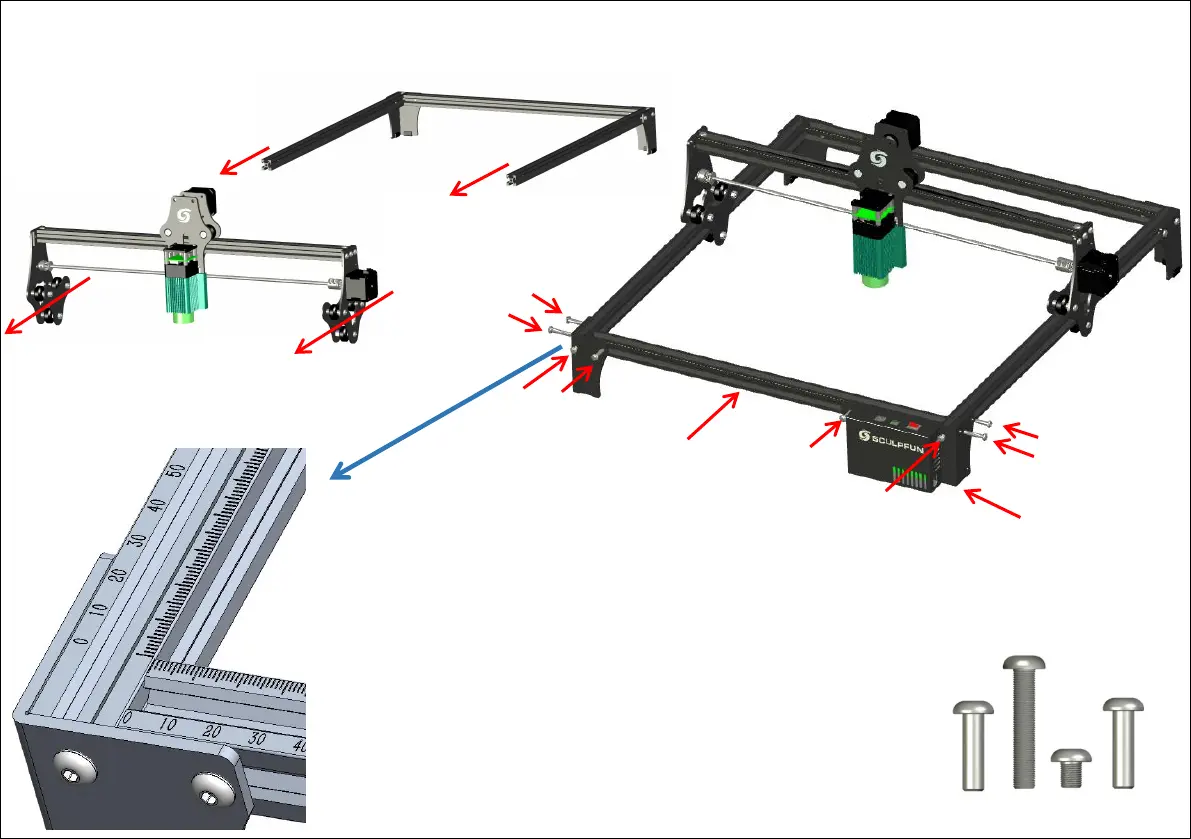

Pasos de montaje:
1 、 Empuje el conjunto de la viga X en el marco en forma de U,
prestando atención a la dirección del logotipo blanco.
2 、 Componentes necesarios: trípode * 1, trípode de la placa base,
viga del marco frontal, paquete de tornillos Step3, llave hexagonal en
forma de T.
3 、 Monte el trípode, el trípode de la placa principal y la viga del
marco frontal de acuerdo con la figura de la derecha, instálelos en el
orden del paso 12345 y apriete los tornillos 1/3/4/5 en el orden.
1 3 4 5
M5*18
M5*30
M5*8
M5*18
