Paso 5 Instale el módulo láser y el cable de datos
1
Apriete el tornillo
con la mano para
controlar la tensión.
X
Y
Laser
Laser
Y
X
1
Si el apriete del rodillo y el riel de guía no es
adecuado, use una llave para girarlo hacia
arriba y hacia abajo para controlar el apriete
del rodillo y el riel de guía
Pregunta: ¿Cómo juzgar la tensión del cinturón?
Respuesta: Una vez completada la instalación,
incline la máquina a 45 °, si la viga X puede
deslizarse hacia abajo lentamente bajo la acción
de la gravedad, es apropiado.
2
Pasos de instalación:

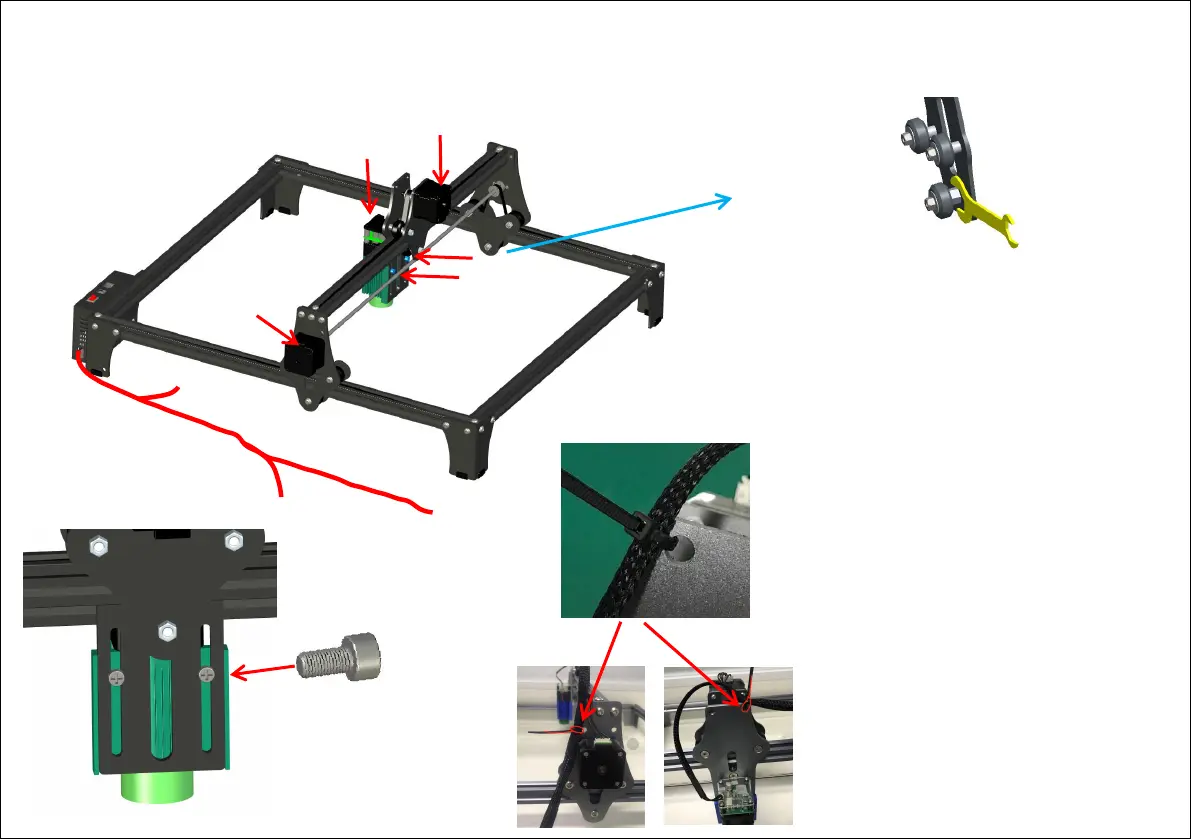

1. Instale el módulo láser en el panel
posterior apretando los tornillos a mano y
controle el apriete de los tornillos
manualmente
2. Conecte los terminales Y, X y láser del
cable de datos a la interfaz de la máquina
como se muestra en la figura.
3. Utilice bridas para fijar el cable de datos
en el orificio de fijación para proteger el
cable de datos.
3
Cable de
datos
