Dokręć śrubę ręcznie,
aby sprawdzić
szczelność
X
Y
Laser
Laser
Y
X
1
Jeśli szczelność rolki i szyny prowadzącej nie
jest odpowiednia, użyj klucza, aby obrócić ją
w górę iw dół, aby kontrolować szczelność
rolki i szyny prowadzącej
Pytanie: Jak ocenić szczelność paska?
Odpowiedź: Po zakończeniu instalacji przechyl
maszynę pod kątem 45 °, jeśli belka X może
zsuwać się powoli w dół pod działaniem siły
ciężkości, jest to właściwe.
2

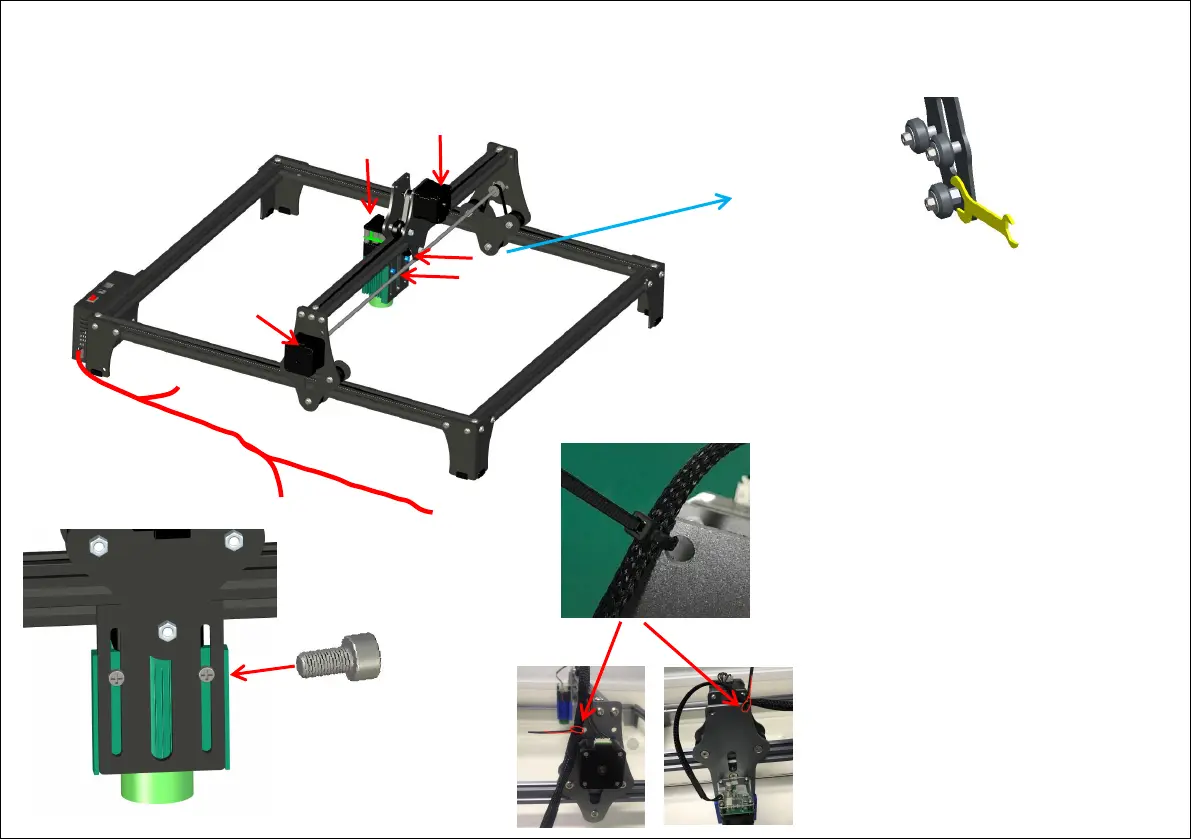

Kroki instalacji:
1. Zainstaluj moduł laserowy na panelu
tylnym, ręcznie dokręcając śruby, i ręcznie
kontroluj dokręcenie śrub
2. Podłączyć końcówki Y, X i lasera kabla
danych do interfejsu maszyny, jak pokazano
na rysunku.
3. Za pomocą opasek zaciskowych zamocuj
kabel danych w otworze mocującym, aby
zabezpieczyć kabel danych.
3
Kabel do transmisji
danych
Krok 5 Zainstaluj moduł laserowy i kabel do transmisji danych
