Réglage des manivelles
18
NTI010h
INSTALLATION
Commande type MR41E
FRANÇAIS
Veuillez suivre les instructions ci-dessous lors de la mise en place des éléments de tringlerie dans le cas
d’une installation comprenant :
- un arbre méplat ou
- une commande électrique MR41E.
1

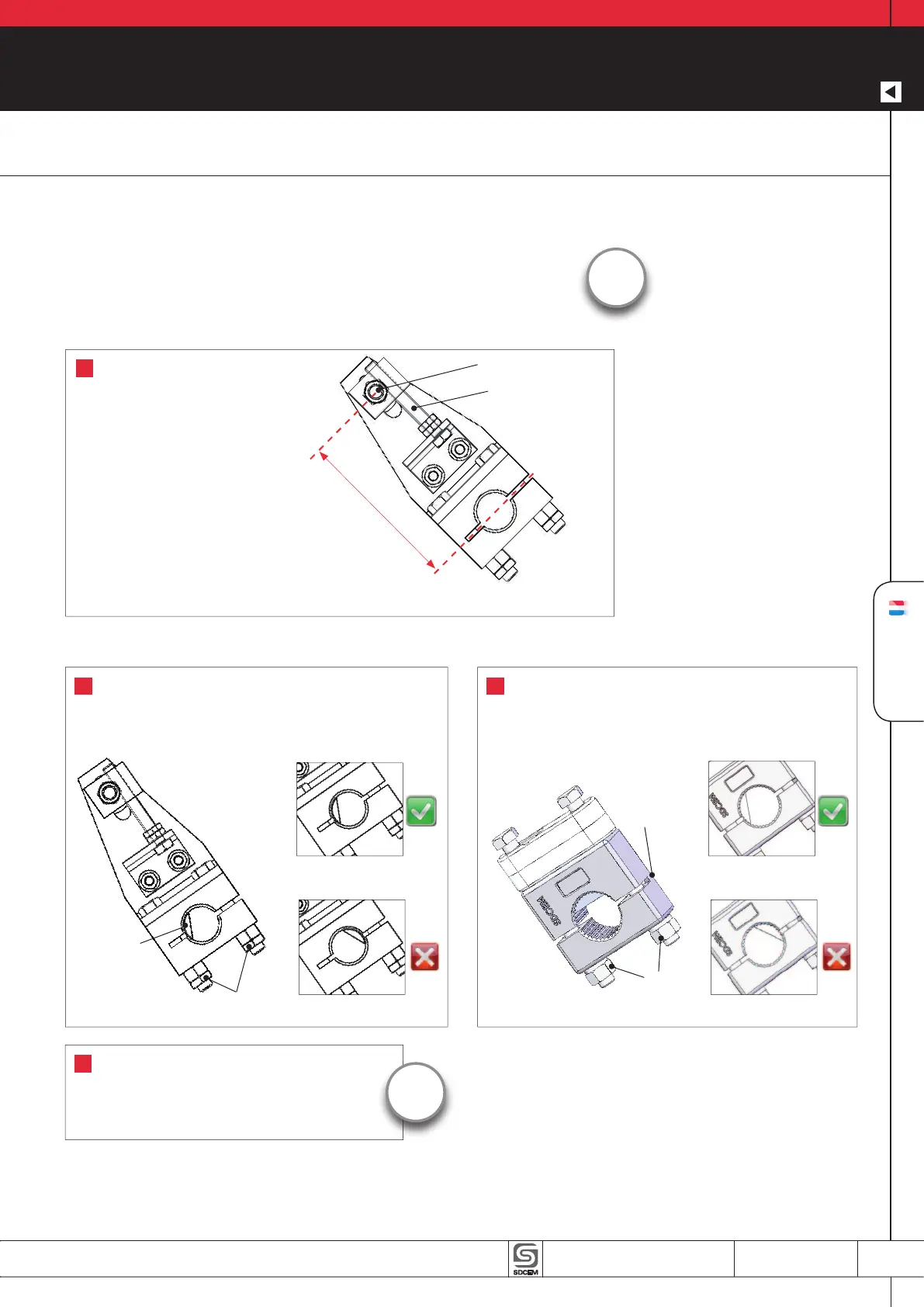

Pour faire varier le rayon R,
débloquer la vis 1,
faire tourner la vis 2 dans le
sens désiré, et rebloquer la vis 1.
MONTAGE DES MANIVELLES POUR ARBRE MEPLAT
Vis 1
Vis 2
L’installation doit être en
conformité avec le plan
d’installation !
i
2a
La clavette cannelée doit toujours être située hors de la
pleine fente du moyeu.
Si besoin retourner celui-ci en démontant les boulons.
POUR MANIVELLE A MOYEU ACIER
Position correcte.
Boulons
Position incorrecte.
Clavette
cannellée
2b
opposé à la nervure de jonction des 2 parties.
Si besoin retourner celui-ci en démontant les boulons.
POUR MANIVELLE A MOYEU ALUMINIUM
Position correcte.
Nervure
de jonction
Position incorrecte.
Boulons
3
Effectuer une manoeuvre afin de s’assurer que
la manivelle est bien serrée sur l’arbre : pas de
mouvement entre les 2 pièces.
Si la manivelle ne serre pas l’arbre, il convient de
couper la nervure de jonction, à l’aide d’une scie.
i
Rayon R
