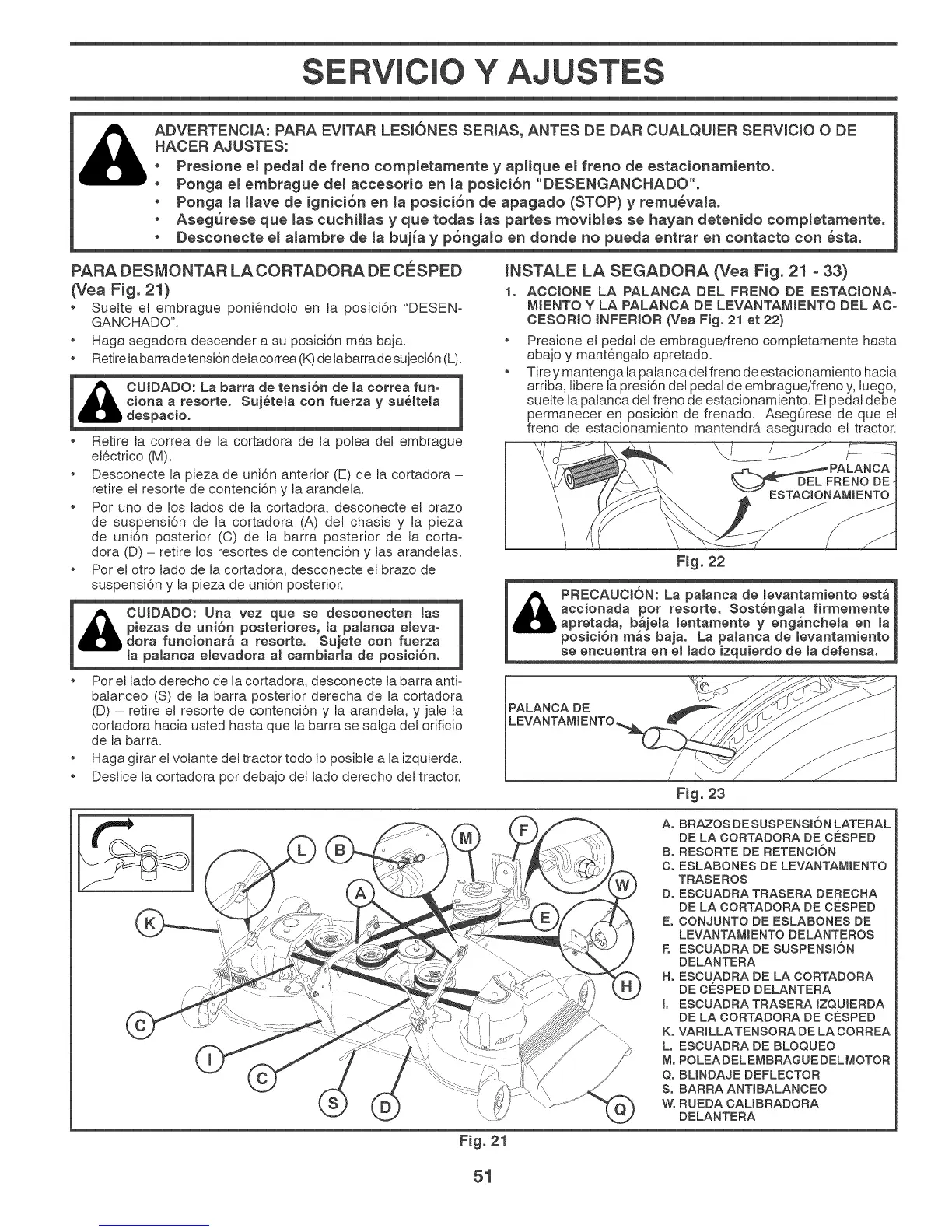

SERVICIO Y AJUSTES
/
ADVERTENCIA: PARA EVITAR LESIONES SER_AS, ANTES DE DAR CUALQUbER SERVICIO O DE
HACER AJUSTES:
Presione el pedal de freno completamente y aplique el freno de estacionamiento.
Ponga el embrague del accesorio en la posici6n "DESENGANCHADO".
* Ponga la llave de ignici6n en la posici6n de apagado (STOP) y remu_vala.
AsegQrese que las cuchiHas y que todas _as partes movib_es se hayan detenido completamente.
* Desconecte e_ alambre de _a buj_a y p6ngalo en donde no pueda entrar en contacto con _sta.
PARA DESMONTAR LA CORTADORA DE CESPED
(vea Fig. 21)
* SueJte e{ embrague poniendoto en la posici6n "DESEN-
GANCHADO'.
, Haga segadora descender a su posici6n m&s baja.
, Retire tabarra detensi6n detacorrea (K) delabarra desujeci6n (L).
i CUtDADO: La barra de tensi6n de _acorrea fun- 1
_ despacioo
ciona a resorteo Suj_tela con fuerza y su_ltela |
Retire la correa de la cortadora de la potea del embrague
e{ectrico (M).
Desconecte la pieza de uni6n anterior (E) de la cortadora -
retire et resorte de contenci6n y la arandela.
Por uno de los lados de la cortadora, desconecte e{ brazo
de suspensi6n de la cortadora (A) del chasis y la pieza
de uni6n posterior (C) de la barra posterior de la corta-
dora (D) - retire los resortes de contenci6n y las arandelas.
Per e{ otro tado de la cortadora, desconecte e{ braze de
suspensi6n y la pieza de uni6n posterior.
CUIDADO: Una vez que se desconecten _as
piezas de uni6n posteriores, Rapalanca eleva-
dora funcionar_ a resorte. Sujete con fuerza
la palanca e_evadora al cambiarla de posici6n°
_NSTALE LA SEGADORA (Yea Fig. 21 - 33)
1. ACOIONE LA PALANOA DEL FRENO DE ESTAOIONA-
MIENTO Y LA PALANOA DE LEVANTAMtENTO DEL AO-
CESORIO INFERIOR (Vea Fig. 21 et 22)
* Presione e{ pedal de embrague/freno completamente hasta
abajo y mantengalo apretado.
* Tire y mantenga la palanca de{ freno de estacionamiento hacia
arriba, libere la presi6n del pedal de embrague/freno y, luego,
suette la palanca del freno de estacionamiento. El pedal debe
permanecer en posici6n de frenado. AsegOrese de que e{
freno de estacionamiento mantendra asegurado et tractor.
DEL FRENO DE_
-_ ESTACIONAMIENTO I
Fig. 22
a_l a firmemente
i _ eng_nchela en _a
posi__miento
se encuentra en e_lado izquierdo de _adefensa°
Per el lado derecho de la cortadora, desconecte la barra anti=
balanceo (S) de la barra posterior derecha de la cortadora
(D) - retire e{ resorte de contenci6n y la arande{a, y jale la
cortadora hacia usted hasta que la barra se salga del orificio
de la barra.
Haga girar el volante del tractor todo Io posible a la izquierda.
Deslice la cortadora per debajo del lado derecho del tractor.
PALANOA DE
Fig. 23
A. BRAZOS DE SUSPENSI6N LATERAL
DE LA CORTADORA DE CESPED
RESORTE DE RETENCION
ESLABONES DE LEVANTAMIENTO
TRASEROS
ESCUADRA TRASERA DERECHA
DE LA CORTADORA DE CESPED
CONJUNTO DE ESLABONES DE
LEVANTAMIENTO DELANTEROS
F. ESCUADRA DE SUSPENSION
DELANTERA
ESCUADRA DE LA CORTADORA
DE CESPED DELANTERA
L ESCUADRA TRASERA IZQUIERDA
DE LA CORTADORA DE CESPED
K. VARILLATENSORA DE LA CORREA
ESCUADRA DE BLOQUEO
M. POLEA DEL EMBRAGUE DELMOTOR
Q. BUNDAJE DEFLECTOR
BARRA ANTIBALANCEO
WoRUEDA CALIBRADORA
DELANTERA
Fig. 21
51
