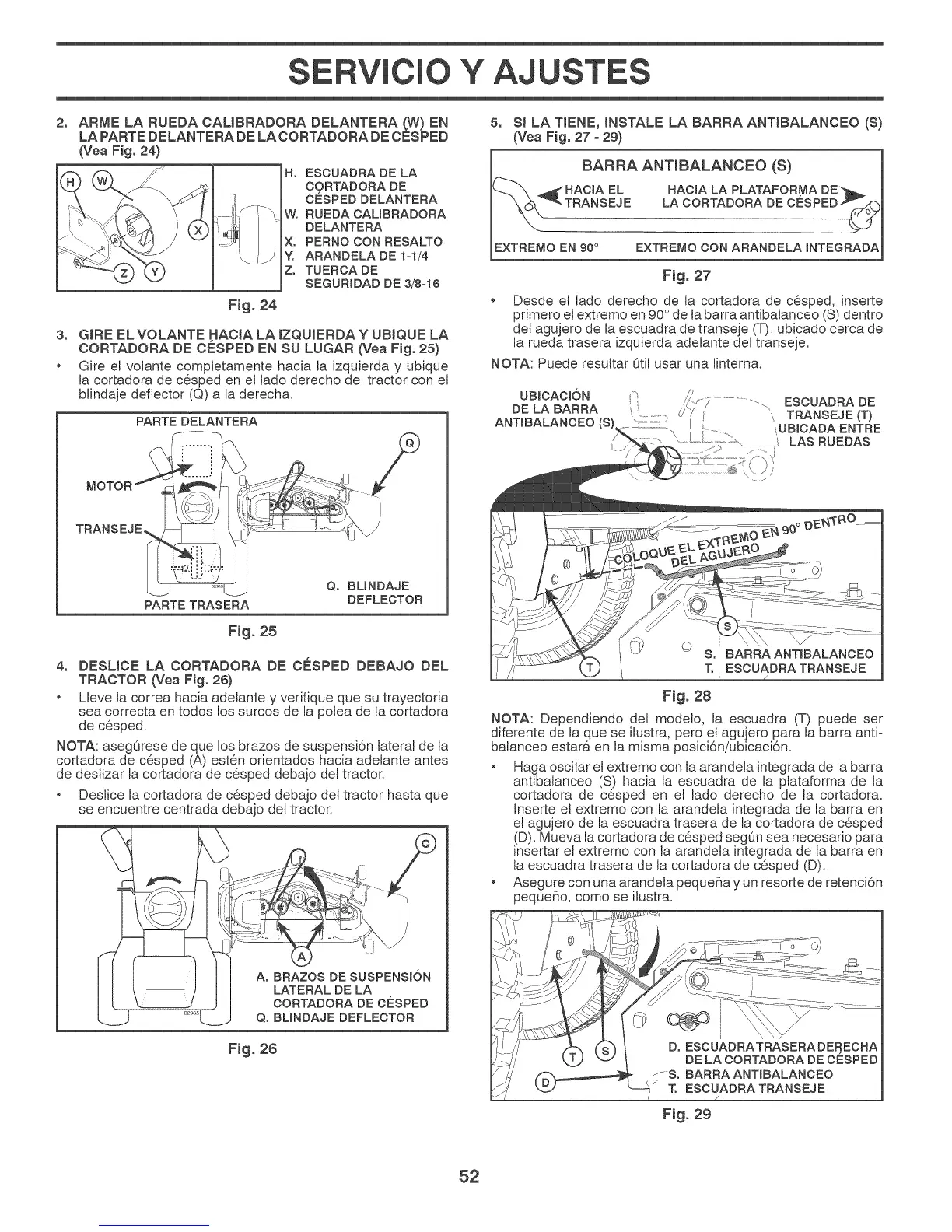

SERVJCJO Y AJUSTES
2_
ARME LA RUEDA CAUBRADORA DELANTERA (,W) EN
LA PARTE DELANTERA DE LA CORTADORA DE CESPED
(Vea Fig. 24)
Ho ESCUADRA DE LA
CORTADORA DE
CESPED DELANTERA
Wo RUEDA CAUBRADORA
DELANTERA
Xo PERNO DON RESALTO
Y. ARANDELA DE 1-1/4
Zo TUERCA DE
SEGURIDAD DE 3/8-16
F_g. 24
3, GIRE ELVOLANTE HACJA LA JZQUIERDAY UBJQUE LA
CORTADORA DE OESPED EN SU LUGAR (Vea Fig. 25)
* Gire el votante compJetamente hacia la izquierda y ubique
la cortadora de cesped en et lado derecho del tractor con el
blindaje deflector (Q) a la derecha.
PARTE DELANTERA
MOTOR
PARTE TRASERA
Qo BLINDAJE
DEFLECTOR
5.
i
EXTREMO EN 90 °
SJ LA TJENE, JNSTALE LA BARRA ANTIBALANCEO (S)
(Vea Fig. 27 - 29)
BARRA ANTIBALANCEO (S)
_-HACJA EL HACIA LA PLATAFORMA DE",_
. _kTRANSEJE LA CORTADORA DE OESPED
EXTREMO CON ARANDELA INTEGRADA
Fig. 27
Desde el lado derecho de la cortadora de cesped, inserte
primero etextremo en 90° de ta barra antibalanceo (S) dentro
del agujero de Jaescuadra de transeje (T), ubicado cerca de
Jarueda trasera izquierda adelante del transeje.
NOTA: Puede resultar Otil usar una linterna.
UBJOACION
DE LA BARRA
ANTJBALANCEO (S),
Fig. 25
4. DESUCE LA CORTADORA DE CESPED DEBAJO DEL
TRACTOR (Vea Fig. 26)
• Ueve la correa hacia adelante y verifique que su trayectoria
sea correcta en todos Jos surcos de Japotea de Jacortadora
de cesped.
NOTA: asegOrese de que Jos brazos de suspensi6n lateral de la
cortadora de cesped (A) esten odentados hacia adelante antes
de deslizar Jacortadora de cesped debajo del tractor.
Deslice Jacortadora de cesped debajo del tractor hasta que
se encuentre centrada debajo del tractor.
_PENSION
Fig. 26
Fig. 28
NOTA: Dependiendo del modelo, la escuadra (T) puede ser
diferente de Ja que se ilustra, pero el agujero para Jabarra anti°
balanceo estar& en Jamisma posici6n/ubicaci6n.
Haga oscilar el extremo con la arandela integrada de Jabarra
antibaJanceo (S) hacia la escuadra de Ja ptataforma de la
cortadora de cesped en et lado derecho de Ja cortadora.
Inserte el extremo con Jaarandela integrada de la barra en
el agujero de Jaescuadra trasera de la cortadora de cesped
(D). Mueva la cortadora de cesped segQn sea necesado para
insertar el extremo con la arandeta integrada de Jabarra en
Jaescuadra trasera de Jacortadora de cesped (D).
Asegure con una arandeta peque_a y un resorte de retenci6n
peque_o, como se ilustra.
Fig. 29
52
