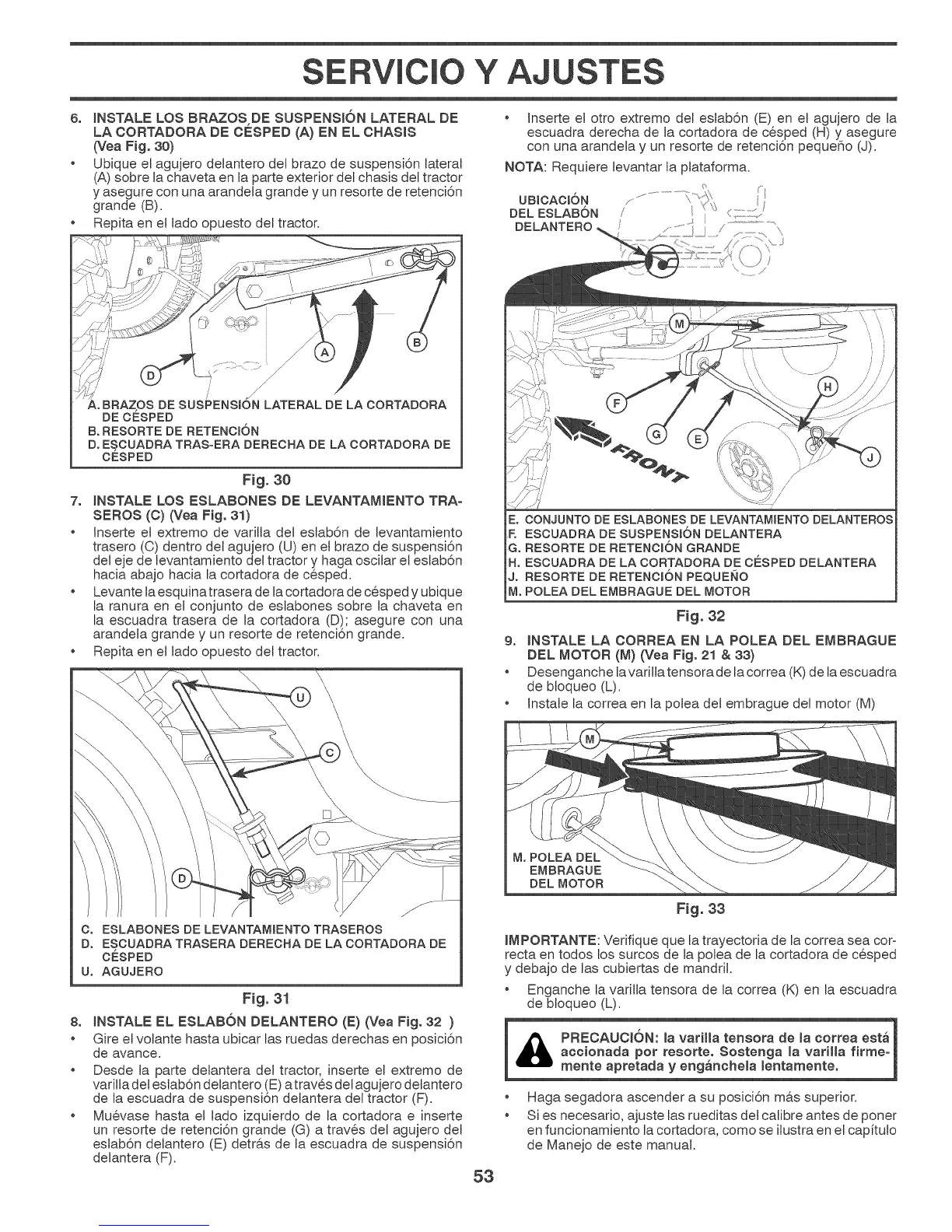

SERVJCJO Y AJUSTES
6. INSTALE LOS BRAZOS DE SUSPENSt6N LATERAL DE
LA OORTADORA DE OESPED (A) EN EL OHASlS
(Vea Fig. 30)
• Ubique el agujero delantero det brazo de suspensi6n lateral
(A) sobre la chaveta en la parte exterior de{ chasis del tractor
y asegure con una arandela grande y un resorte de retenci6n
grande (B).
• Repita en el lado opuesto del tractor.
/
/
A° BRAZOS DE SUSPENSI6N LATERAL DE LA CORTADORA
DE CESPED
B. RESORTE DE RETENOI6N
D° ESOUADRA TRAS-ERA DERECHA DE LA CORTADORA DE
CESPED
Fig. 30
7. INSTALE LOS ESLABONES DE LEVANTAMIENTO TRA-
SEROS (0) (Vea Fig. 31)
* Inserte el extreme de varilla del eslab6n de levantamiento
trasero (O) dentro del agujero (U) en el braze de suspensi6n
del eje de levantamiento del tractor y haga oscilar el eslab6n
hacia abajo hacia la cortadora de cesped.
, Levante la esquinatrasera de la cortadora de cesped y ubique
la ranura en el conjunto de eslabones sobre la chaveta en
la escuadra trasera de la cortadora (D); asegure con una
arandela grande y un resorte de retenci6n grande.
, Repita en el lado opuesto del tractor.
C. ESLABONES DE LEVANTAMIENTO TRASEROS
D° ESOUADRA TRASERA DERECHA DE LA CORTADORA DE
CESPED
U° AGUJERO
Fig. 31
8, INSTALE EL ESLABON DELANTERO (E) (Vea Fig. 32 )
* Gire el volante hasta ubicar Jasruedas derechas en posici6n
de avarice.
, Desde la parte detantera del tractor, inserte el extreme de
vadlla det eslab6n delantero (E)atraves det agujero delantero
de la escuadra de suspensi6n delantera del tractor (F).
, Muevase hasta el lado izquierdo de la cortadora e inserte
un resorte de retenci6n grande (G) a traves del agujero det
estab6n delantero (E) detr&s de la escuadra de suspensi6n
delantera (F).
• Inserte el otro extreme del estab6n (E) en el agujero de la
escuadra derecha de la cortadora de c@sped (H) y asegure
con una arandela y un resorte de retenci6n peque_o (J).
NOTA: Requiere levantar la ptataforma.
UBIOAOI6N _._
DEL ESLABON !
DELANTERO J
/
E. CONJUNTO DE ESLABONES DE LEVANTAMIENTO DELANTEROS
E ESOUADRA DE SUSPENSI6N DELANTERA
G. RESORTE DE RETENOI6N GRANDE
H° ESCUADRA DE LA CORTADORA DE CESPED DELANTERA
J° RESORTE DE RETENOI6N PEQUENO
M° POLEA DEL EMBRAGUE DEL MOTOR
Fig. 32
9. INSTALE LA CORREA EN LA POLEA DEL EMBRAGUE
DEL MOTOR (M) (Vea Fig. 21 & 33)
Desenganche lavarilla tensora de la correa (K) de la escuadra
de bloqueo (L).
• Instale la correa en la potea del embrague del motor (M)
MoPOLEA DEL
EMBRAGUE
DEL MOTOR
53
Fig. 33
IMPORTANTE: Verifique que la trayectoria de la correa sea coF
recta en todos los surcos de la potea de la cortadora de cesped
y debajo de las cubiertas de mandril.
• Enganche la varilla tensora de la correa (K) en la escuadra
de bloqueo (L).
PP__ aR.correa est_
&
accio_ _,_la firme-|
mente apretada y eng_ncheta _entamente,
Haga segadora ascender a su posici6n mas superior.
Si es necesado, ajuste las rueditas del calibre antes de poner
en funcionamiento la cortadora, come se ilustra en el capitulo
de Manejo de este manual.
